Serre · 7,6 m² cultivables · arceaux bois · film 200 microns
4,00 × 2,50 m au sol, 2,20 m au sommet, six arceaux polygonaux de cinq segments droits boulonnés, film de serre 200 microns. Ni cintreuse, ni soudure. Compte 400 à 660 € de fournitures et deux week-ends.
7,6 m² cultivables
Le problème d'un tunnel, c'est la courbe. Cintrer du tube demande une cintreuse, cintrer du bois demande un gabarit et de la vapeur. C'est ce qui arrête la plupart des gens.
Ce plan contourne l'obstacle : chaque arceau est un polygone à cinq segments droits, coupés tous à la même longueur de 1221 mm et au même angle de 48,3°, boulonnés bout à bout sur des goussets de contreplaqué. À deux mètres de distance, l'œil ne voit qu'une courbe. Une scie et une clé suffisent.
Le document
Toute la géométrie du tunnel sort d'un seul calcul : le cercle qui passe par les deux pieds écartés de 2,50 m et par le sommet à 2,20 m. De là viennent le segment de 1221 mm, l'angle de 48,3° et le développé de 6105 mm qui donne la largeur de film nécessaire.
Dix-sept lignes de nomenclature, chaque pièce avec sa section, sa longueur et sa quantité, plus le gabarit d'arceau à l'échelle 1 et le détail de perçage des 24 goussets.
Le film
Un film mal posé ne meurt pas d'usure : il meurt de battement. Dès qu'il claque au vent, il fatigue aux points de fixation et se déchire en une saison.
Trois règles, toutes au plan. Poser un jour chaud et sans vent — le film se détend au froid, jamais l'inverse. Bloquer sous des lattes de serrage vissées, pas des agrafes seules. Et enterrer le surplus au pied sur toute la longueur : c'est ce bourrelet de terre qui empêche le vent de s'engouffrer par-dessous.
Le rendement

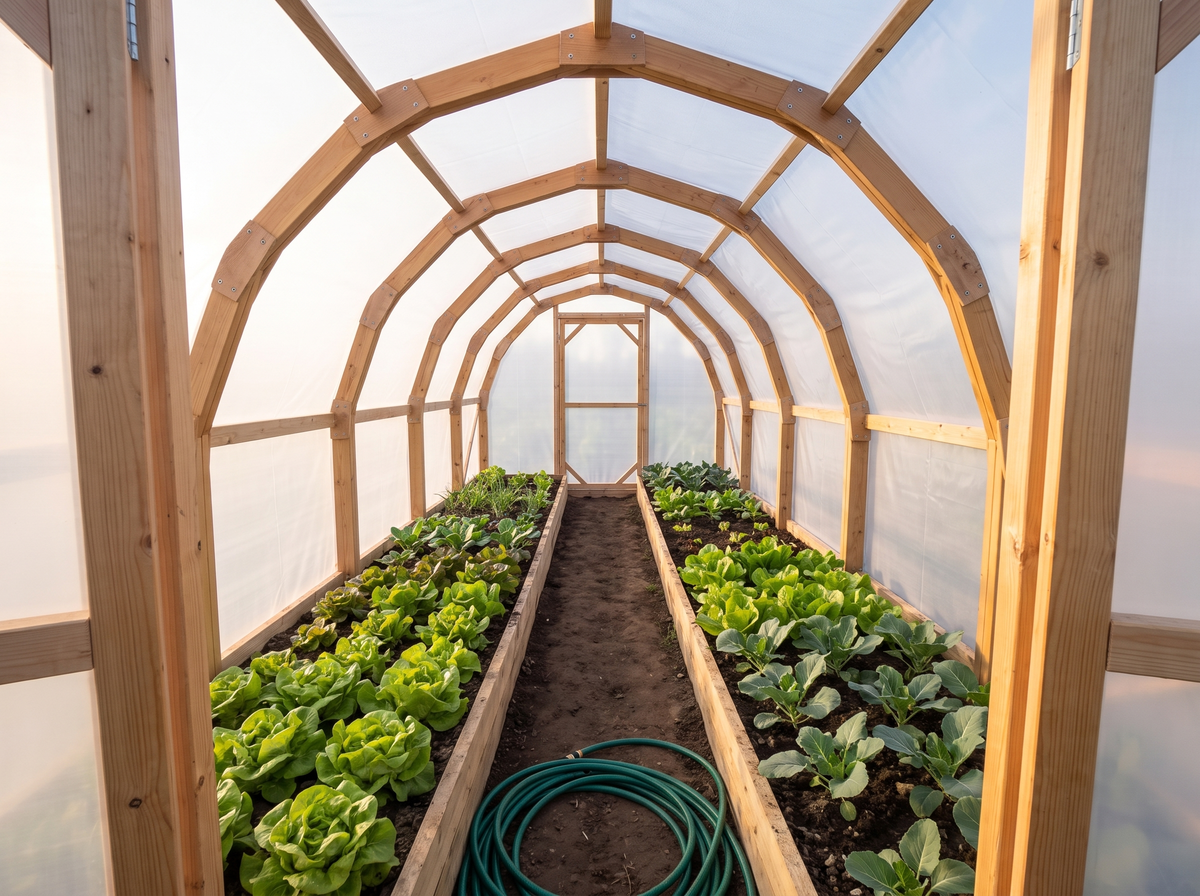

C'est la raison d'être du tunnel. Pour 400 à 660 € de fournitures, tu couvres 10 m² au sol et tu cultives 7,6 m² de pleine terre — deux planches et une allée centrale. La même surface en polycarbonate coûterait environ trois fois plus cher.
La contrepartie est honnête : le film se remplace tous les cinq à six ans, et une arche encaisse mal la neige lourde. C'est un outil de production, pas un ouvrage définitif.
Serre · 7,6 m² cultivables · arceaux bois · film 200 microns
La serre Beauce
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 1000–1850 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
4,00 × 2,50 m au sol, 2,20 m au sommet, six arceaux polygonaux de cinq segments droits boulonnés, film de serre 200 microns. Ni cintreuse, ni soudure. Compte 400 à 660 € de fournitures et deux week-ends.
Le même ouvrage posé par un pro : 1000–1850 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Patin longitudinal | 45 × 95 | 4000 mm | ×2 | Douglas classe 4 |
| Traverse d'about | 45 × 95 | 2500 mm | ×2 | Douglas classe 4 |
| Segment d'arceau (coupe en biais aux deux bouts) | 45 × 70 | 1221 mm | ×30 | Douglas classe 3 |
| Gousset d'assemblage (CP 15) | 15 × 200 | 260 mm | ×24 | CP extérieur |
| Entrait de pied d'arceau | 45 × 45 | 2500 mm | ×6 | Douglas classe 3 |
| Panne de liaison | 45 × 45 | 4000 mm | ×3 | Douglas classe 3 |
| Écharpe de contreventement | 45 × 45 | 1400 mm | ×4 | Douglas classe 3 |
| Montant de pignon | 45 × 70 | 2100 mm | ×4 | Douglas classe 3 |
| Traverse de pignon | 45 × 70 | 2360 mm | ×2 | Douglas classe 3 |
| Montant de porte | 45 × 70 | 1900 mm | ×4 | Douglas classe 3 |
| Traverse de porte | 45 × 70 | 700 mm | ×6 | Douglas classe 3 |
| Latte de serrage du film | 18 × 45 | 4000 mm | ×4 | Douglas raboté |
| Latte de serrage — pignon | 18 × 45 | 2200 mm | ×4 | Douglas raboté |
| Film de serre 200 microns 4 saisons | rouleau 6,00 m | 10000 mm | ×1 | Film PE |
| Boulons M8 + rondelles larges | boîte de 100 | 0 mm | ×1 | Quincaillerie |
| Piquet d'ancrage torsadé | Ø 16 | 600 mm | ×6 | Acier galvanisé |
| Charnières et loquets de porte | jeu complet | 0 mm | ×2 | Quincaillerie |
Outillage : Scie circulaire ou scie à onglet · Perceuse (perçage des goussets) · Clés plates ou à cliquet · Fausse équerre · Mètre 5 m · Serre-joints · Massette (piquets d'ancrage) · Cutter
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, classe 4 pour les patins, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 10,0 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Toute la courbe du tunnel tient dans un seul réglage de scie. Les 30 segments font 1221 mm et sont coupés en biais aux deux bouts. Règle la scie une fois, sors les 30 d'affilée : c'est ce qui rend les 6 arceaux rigoureusement superposables.

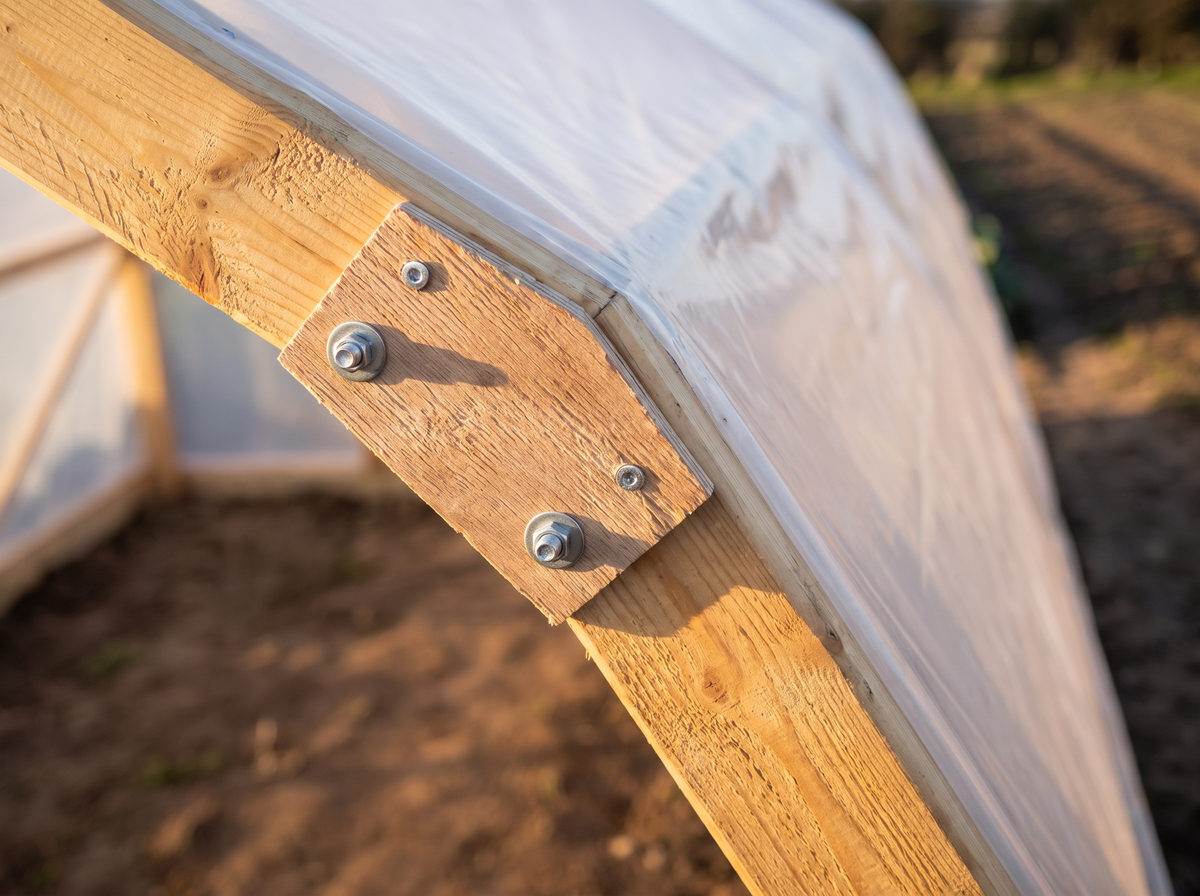

Chaque arceau se monte à plat sur l'herbe : cinq segments bout à bout, un gousset de CP 15 par jonction, deux boulons M8 par gousset. Fais le premier, vérifie-le sur le gabarit du plan, puis sers-t'en de modèle pour les cinq autres.
Les 2 patins de 4,00 m et les 2 traverses forment un cadre posé à même le sol, mis de niveau. Enfonce les 6 piquets d'ancrage torsadés au travers : c'est tout ce qui empêchera le tunnel de partir au premier coup de vent.

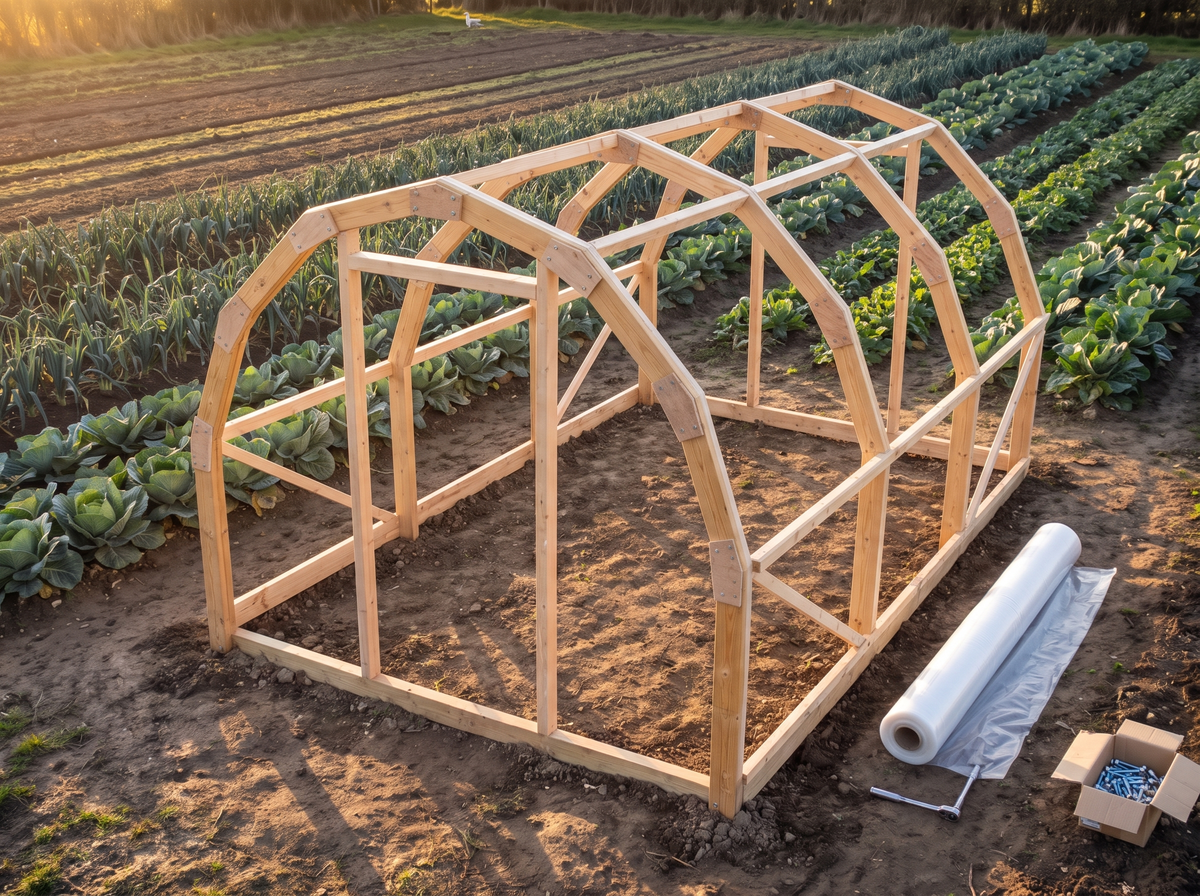

Les arceaux se relèvent un par un sur le châssis, à 800 mm d'entraxe, chacun bloqué par son entrait de pied. Les 3 pannes de liaison de 4,00 m les solidarisent, les 4 écharpes empêchent l'ensemble de se coucher en parallélogramme.
Chaque pignon reçoit 2 montants de 2100 mm et une traverse, avec l'ouverture de porte au milieu. Deux portes, une à chaque bout : c'est ce qui permet de ventiler en traversant, indispensable dès le mois de mai.

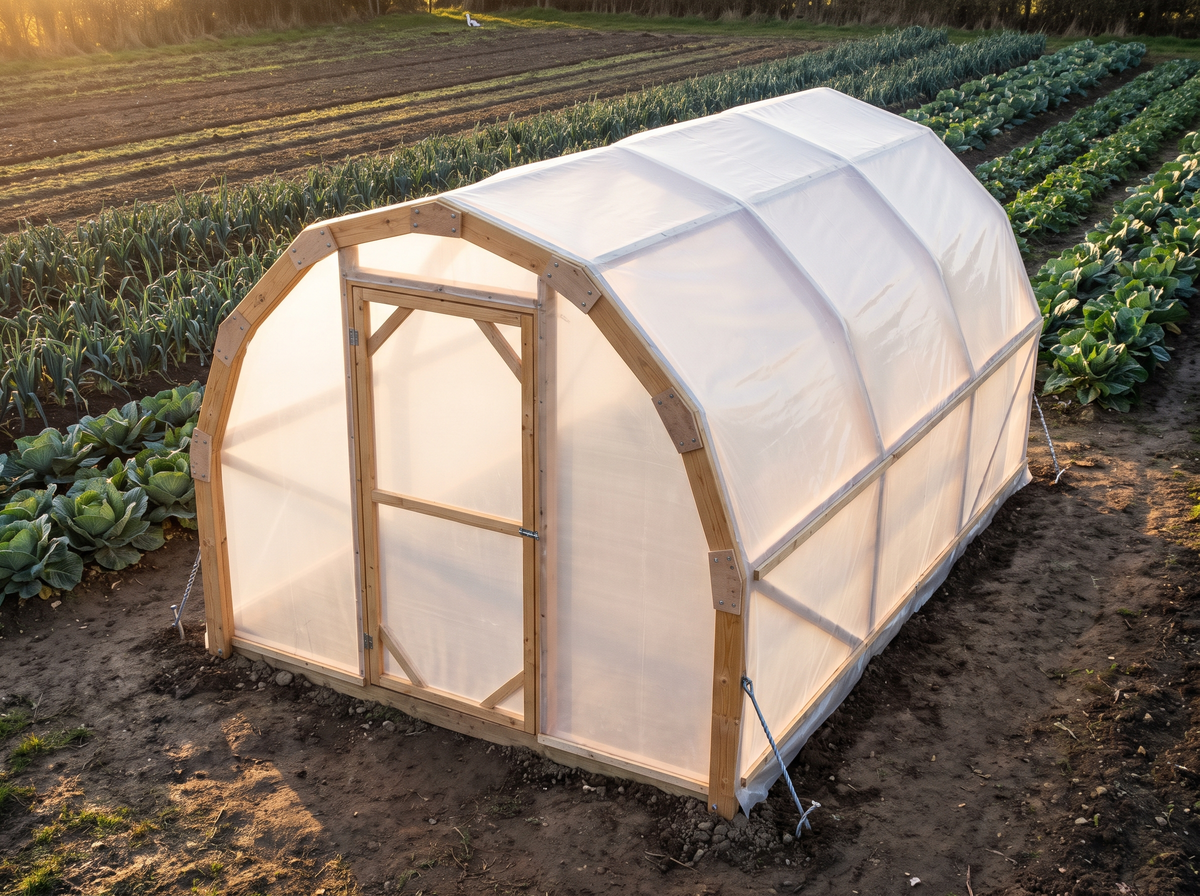

Le film se pose un jour sans vent et plutôt chaud : il se détend au froid, jamais l'inverse. Déroule-le sur toute la longueur, tends-le à deux, puis bloque-le sous les 4 lattes de serrage vissées sur les patins. Les pignons se ferment en dernier.
Le surplus de film se rabat au sol et se recouvre de terre sur toute la longueur : c'est ce bourrelet qui empêche le vent de s'engouffrer par-dessous et d'arracher la bâche. Pose les charnières et les loquets des deux portes.
