Plan garage ossature bois — PDF à télécharger

Un garage maçonné demande une dalle, un maçon et trois semaines de chantier. En ossature bois, la même surface se monte sur plots, à deux, en quelques week-ends, et le poste matériaux tombe entre 2 500 et 5 000 € au lieu de 15 000 € posé.

Deux points font toute la difficulté sur un garage : le linteau au-dessus de la porte et le contreventement de la façade ouverte. Un mur percé sur 2,50 m ne tient plus rien tout seul. Chaque plan donne le linteau calculé, les poteaux de rive renforcés et le panneautage de contreventement.

Téléchargement immédiat
Coté au millimètre
Vues pour la mairie
Ton 2ᵉ plan offert

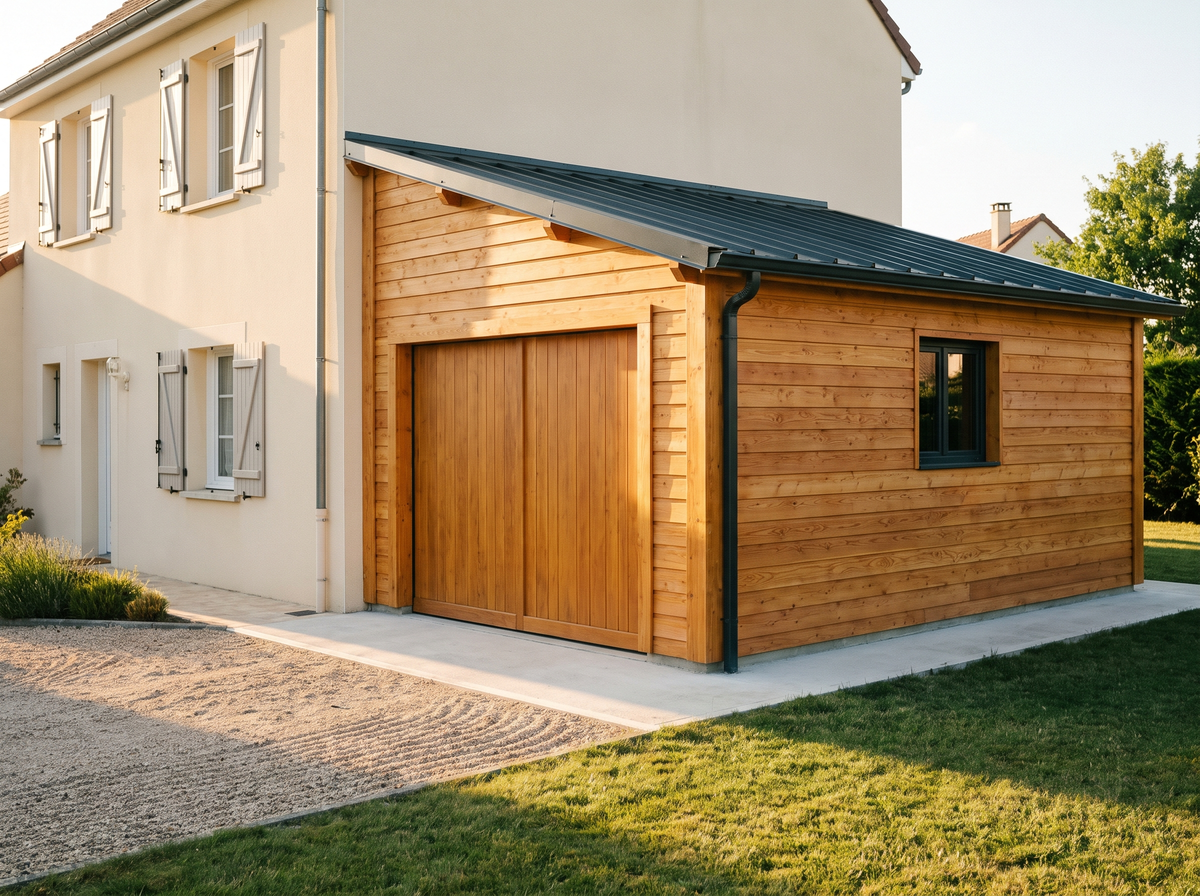

Garage en ossature bois bardé de douglas neuf

Toute la gamme, en un tableau

Modèle	Emprise	Formalité	Budget bois	Chantier	Prix	Lien
Le garage Berry	17,6 m²5,50 × 3,20 m	Déclaration préalable	3740–5840 €	6 week-ends	€24,90	Voir
Le garage Sologne	34,8 m²6,00 × 5,80 m	Permis de construire	6370–10020 €	10 week-ends	€24,90	Voir
Le garage Auvergne	19,8 m²5,50 × 3,60 m	Déclaration préalable	4360–6840 €	7 week-ends	€24,90	Voir

Budget bois estimé en douglas, France métropolitaine — à confirmer chez ton fournisseur. Les quantités des plans, elles, sont exactes.

Comment choisir ta taille

Sur un garage, la dimension découle de la porte et de l'usage réel. Un garage où l'on rentre la voiture tous les jours ne se dessine pas comme un garage-atelier.

La largeur de porte commande tout

2,40 m : citadine, manœuvre serrée, portières à ouvrir dehors
2,50 à 2,70 m : le confort réel pour un usage quotidien
3 m : utilitaire, fourgon, ou pour passer avec une remorque attelée

La largeur de porte détermine la section du linteau et des poteaux de rive. C'est pour ça qu'on ne modifie pas cette cote sur un plan existant : il faut recalculer.

La profondeur

5 m suffisent pour une citadine, 6 m pour un break ou un SUV, 6,5 m si tu veux garder un établi au fond. Ajoute 60 cm si tu ranges des vélos debout contre le mur du fond.

Dalle ou plancher bois

Voiture au quotidien : dalle béton de 12 cm ferraillée, il n'y a pas d'alternative. Atelier, rangement, moto ou stockage : un plancher bois sur plots coûte trois fois moins cher, se monte en une journée et se démonte. Les plans traitent les deux configurations.

Sort by

Comment le construire

Le linteau de porte

C'est la pièce maîtresse. Elle reprend toute la charge de toiture sur la largeur de l'ouverture et la redescend sur les deux poteaux de rive. Un linteau sous-dimensionné fléchit et la porte sectionnelle finit par coincer. Les plans donnent la section et le nombre de plis pour chaque largeur de porte.

Le contreventement

Trois murs pleins et une façade ouverte : la structure veut se mettre en losange. Le panneau OSB de contreventement vissé tous les 150 mm en rive et 300 mm au centre, plus les écharpes en toiture, règlent la question. Ce n'est pas une option.

Le sol

Dalle béton si tu roules dessus tous les jours : 12 cm ferraillés
Plots et plancher bois si c'est un atelier ou un garage de rangement
Dans les deux cas, une lisse d'assise en classe 4 avec une bande d'arase

La bande d'arase entre le béton et le bois coûte quinze euros et évite la remontée capillaire qui pourrit la lisse basse en dix ans.

Ce que dit la mairie

Un garage dépasse pratiquement toujours 20 m² d'emprise au sol : c'est un permis de construire. Un garage une place fait 18 à 22 m², un deux places 35 à 40 m². Autant l'intégrer au calendrier : deux mois d'instruction, plus l'affichage réglementaire et le délai de recours des tiers.

Le seuil de 40 m² en déclaration préalable ne s'applique qu'à une extension accolée à ta maison, en zone urbaine couverte par un PLU. Un garage indépendant au fond du terrain reste à 20 m².

Trois choses à anticiper : la taxe d'aménagement, due une fois sur la surface créée ; le recours à un architecte si l'ensemble bâti de la parcelle passe au-dessus de 150 m² après travaux ; et le recul par rapport aux limites séparatives fixé par ton PLU. Les élévations et la coupe demandées au dossier sont dans le plan.

Questions fréquentes

Permis de construire obligatoire ?

Oui dès 20 m² d'emprise, et un garage utile fait au moins 18 m². Le seuil de 40 m² en déclaration préalable ne vaut que pour un garage accolé à la maison en zone urbaine d'un PLU. Chaque fiche indique l'emprise exacte du modèle.

Faut-il une dalle béton ?

Si tu y rentres une voiture tous les jours, oui : 12 cm ferraillés. Pour un atelier ou du rangement, un plancher bois sur plots suffit et coûte trois fois moins cher. Les plans traitent les deux cas.

Quelle largeur de porte ?

2,40 m pour une citadine, 2,50 m confortable, 3 m pour un utilitaire ou pour ouvrir les portières à l'aise. La largeur de porte commande la section du linteau : elle est donnée sur chaque plan, ne la change pas sans recalculer.

Le bois résiste-t-il en garage ?

Oui, à condition de ventiler. Une voiture qui rentre mouillée libère plusieurs litres d'eau. Les plans intègrent des grilles d'aération basses et hautes et une lame d'air derrière le bardage.

Quel budget ?

Entre 2 500 et 5 000 € de matériaux selon la taille et la couverture, hors dalle et hors porte. Le même garage monté par une entreprise se situe entre 12 000 et 20 000 €. Les fourchettes exactes sont sur chaque fiche.

Téléchargement immédiat

Le PDF arrive par mail juste après le paiement

Coté au millimètre

Sections, longueurs et quantités sortent du modèle

Dossier de mairie inclus

Élévations et coupes au format demandé au guichet

Assistance par chat 24h/24

Tu bloques sur une étape du montage, tu écris
