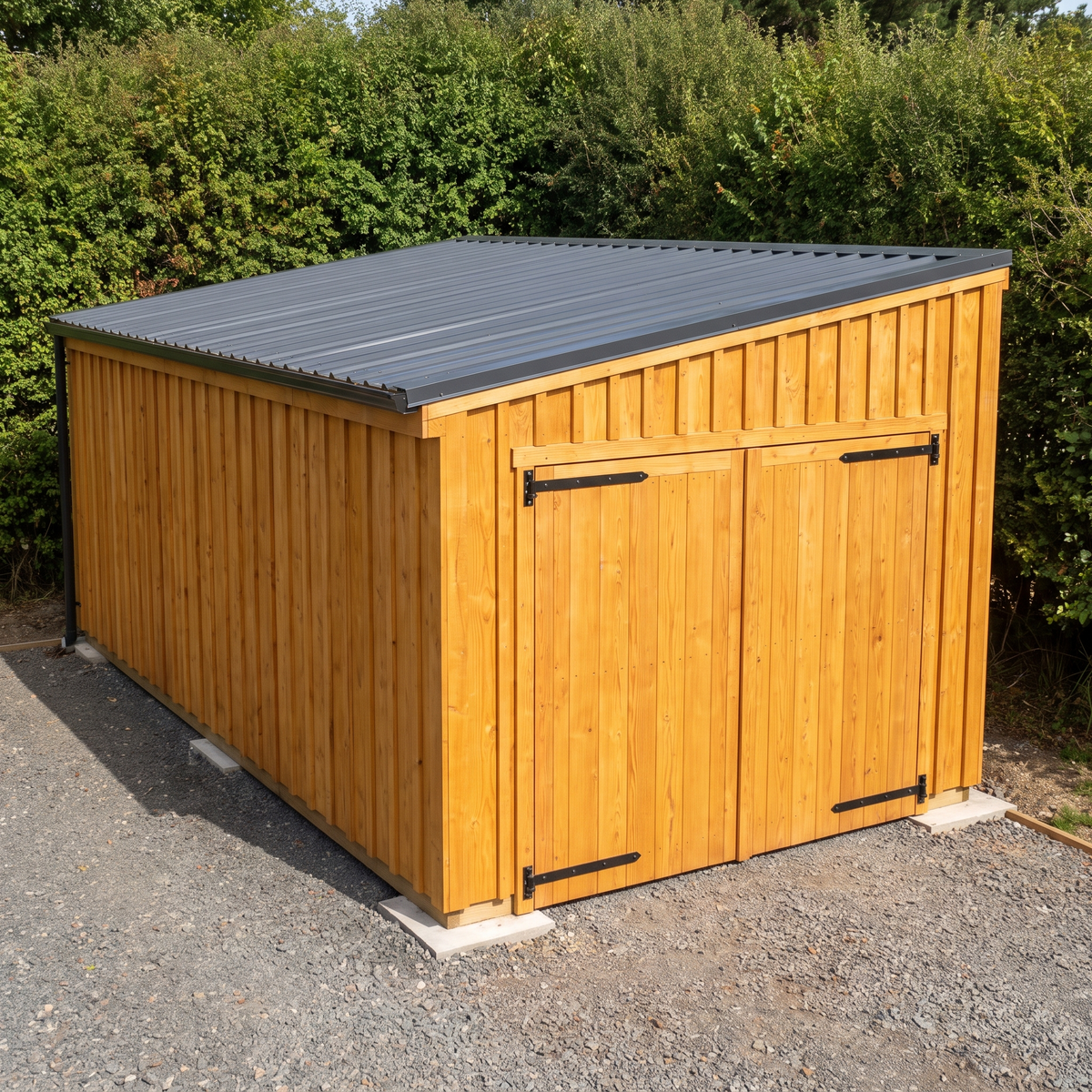

Garage une voiture · 5,50 × 3,20 m · 17,6 m² d'emprise · déclaration préalable
Une ossature bois de 11 montants par façade, 38,25 m² de bardage à couvre-joint et une porte de 2500 × 2100 mm. Dimensionné à 17,6 m² pour rester en déclaration préalable, pas en permis. 3 740 à 5 840 € de fournitures.
17,6 m² au sol
Ce garage mesure 5,50 × 3,20 m. Ce n'est pas une dimension choisie au hasard : à 17,6 m² d'emprise, il reste sous la barre des 20 m² et relève de la simple déclaration préalable.
Quelques centimètres de plus dans chaque direction et le dossier devient un permis de construire, avec architecte au-delà d'un certain seuil de surface de plancher totale. Toute la géométrie du plan tient dans cet arbitrage.

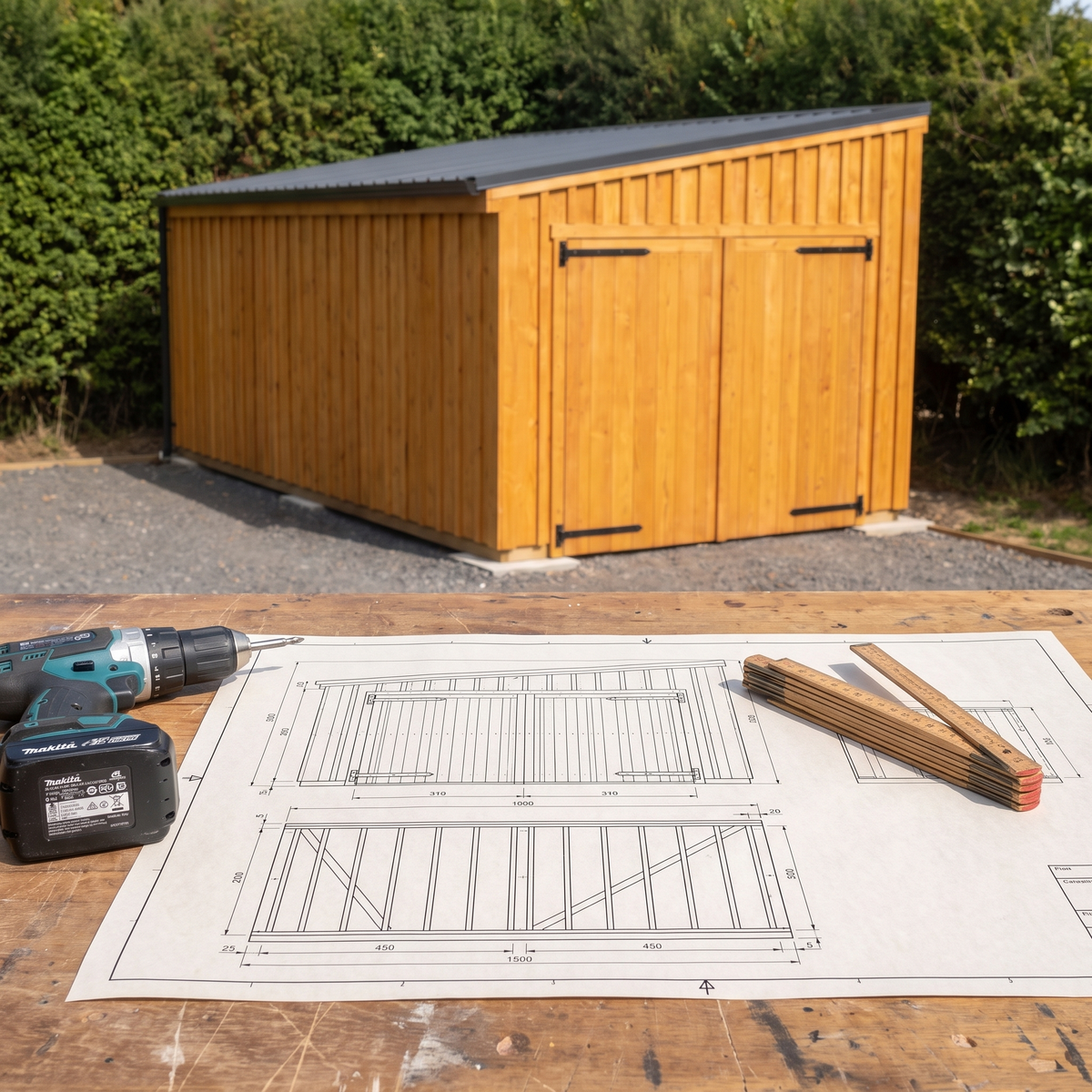

Le document
26 lignes de nomenclature, cotées au millimètre. Chaque façade a son plan d'ossature : lisse basse, 11 montants à 600 mm d'entraxe, lisse haute, et pour la façade avant le linteau et ses poteaux de rive.
Le détail le plus dessiné est ce linteau. C'est lui qui franchit l'ouverture de la porte et reporte la charge de la toiture sur les côtés — le seul endroit du garage où une erreur de section se voit tout de suite.
Le chantier

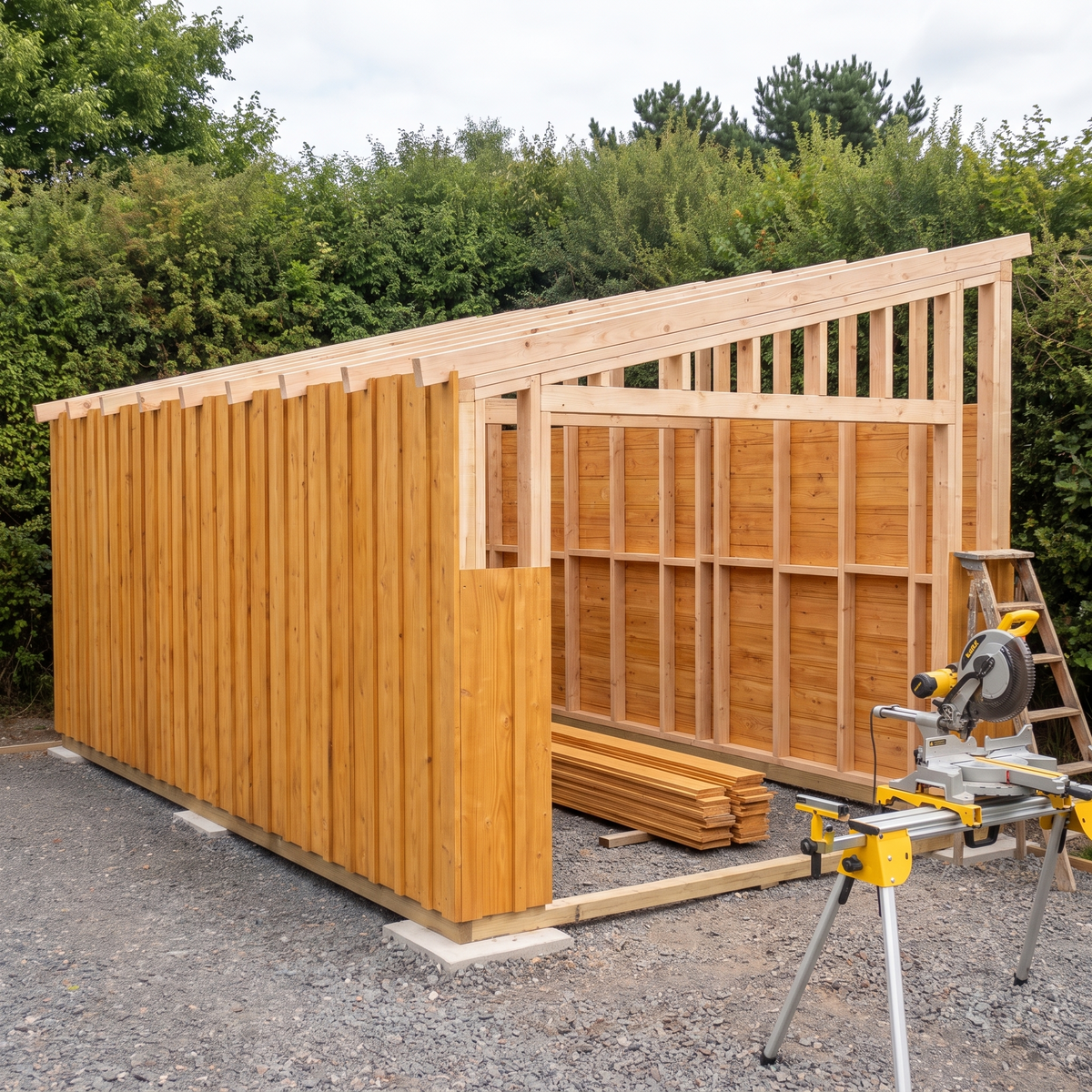

Les quatre pans d'ossature s'assemblent à plat sur le plancher, puis se lèvent d'un coup. C'est la méthode des charpentiers en ossature bois, et c'est ce qui rend le chantier accessible : tu travailles à hauteur d'homme presque tout le temps.
Seul le levage demande une deuxième paire de bras. La partie longue est le bardage : 97 clins posés un par un. Si tu bloques, tu écris : assistance par chat 24h/24.
Le bois
Le douglas est purgeable d'aubier et naturellement durable en classe 3 : il tient dehors sans traitement. Posé neuf il est miel, puis il grise régulièrement — ou tu le gardes doré avec un saturateur une fois par an.
Sur un garage, le point critique est en bas. Les longrines sont en classe 4 et reposent sur des plots, jamais sur la terre, et le premier clin de bardage s'arrête au-dessus du niveau des rejaillissements de pluie. C'est ce détail-là, et pas l'essence, qui décide de la durée de vie de l'ouvrage.
Garage une voiture · 5,50 × 3,20 m · 17,6 m² d'emprise · déclaration préalable
Le garage Berry
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 9720–16350 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
Une ossature bois de 11 montants par façade, 38,25 m² de bardage à couvre-joint et une porte de 2500 × 2100 mm. Dimensionné à 17,6 m² pour rester en déclaration préalable, pas en permis. 3 740 à 5 840 € de fournitures.
Le même ouvrage posé par un pro : 9720–16350 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Longrine | 75 × 225 | 5500 mm | ×2 | Douglas classe 4 |
| Longrine de pignon | 75 × 225 | 3050 mm | ×2 | Douglas classe 4 |
| Solive | 63 × 200 | 3050 mm | ×12 | Douglas classe 4 |
| Lisse basse | 45 × 145 | 5500 mm | ×2 | Douglas classe 4 |
| Lisse haute | 45 × 145 | 5500 mm | ×2 | Douglas classe 3 |
| Montant de long-pan avant | 45 × 145 | 2360 mm | ×11 | Douglas classe 3 |
| Montant de long-pan arrière | 45 × 145 | 2060 mm | ×11 | Douglas classe 3 |
| Montant de pignon (recoupe sur pente) | 45 × 145 | 2250 mm | ×14 | Douglas classe 3 |
| Linteau de porte | 75 × 225 | 2800 mm | ×2 | Douglas classe 3 |
| Écharpe de contreventement | 45 × 145 | 1500 mm | ×4 | Douglas classe 3 |
| Panne sablière | 75 × 225 | 6100 mm | ×2 | Douglas classe 3 |
| Chevron | 63 × 175 | 3565 mm | ×11 | Douglas classe 3 |
| Planche de rive | 22 × 175 | 6100 mm | ×1 | Douglas classe 3 |
| Clin à couvre-joint | 21 × 145 | 3000 mm | ×97 | Douglas classe 3 |
| Tasseau de ventilation | 27 × 45 | 2650 mm | ×22 | Douglas classe 3 |
| Montant de vantail | 45 × 145 | 2100 mm | ×4 | Douglas classe 3 |
| Traverse de vantail | 45 × 145 | 1160 mm | ×6 | Douglas classe 3 |
| Écharpe de vantail | 45 × 145 | 1400 mm | ×2 | Douglas classe 3 |
| Panneau OSB3 de plancher 22 mm | 2500 × 1250 | 2500 mm | ×6 | OSB3 |
| Bac acier laqué anti-condensation | utile 1050 | 3565 mm | ×6 | Acier laqué |
| Plot béton réglable | 400 × 400 | 0 mm | ×24 | Béton |
| Équerre et sabot galvanisés | jeu complet | 0 mm | ×1 | Acier galvanisé |
| Penture, gond et crémone de porte | jeu complet | 0 mm | ×1 | Quincaillerie |
| Vis inox et vis autoperceuse | boîte de 250 | 0 mm | ×5 | Quincaillerie |
| Gouttière PVC et descente | longueur utile | 5500 mm | ×1 | PVC |
| Saturateur incolore | bidon 5 L | 0 mm | ×3 | Finition |
Outillage : Scie circulaire sur rail ou scie à onglet radiale · Visseuse à choc · Perceuse et mèches à bois longues · Niveau de 2 m ou niveau laser · Équerre de charpentier et cordeau traceur · Serre-joints dormants · Cloueur pneumatique ou visseuse à bande pour le bardage · Grignoteuse ou cisaille à tôle pour le bac acier · Échafaudage roulant · Bêche, brouette et niveau de maçon
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, classe 4 pour les longrines basses, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 17,6 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Les 24 plots forment une trame régulière sous les longrines. C'est la seule étape irréversible du chantier : un plot trop bas se rattrape à la cale, un plot mal implanté ne se rattrape pas. Vérifie les diagonales du rectangle de 5500 × 3200 mm avant de couler.
Les longrines de 75 × 225 en douglas classe 4 se posent sur les plots, solives dessus, puis le plancher OSB3. Ce plancher devient ton plan de travail pour tout le reste du chantier : plus il est plan, plus les façades seront droites.
Chaque façade se monte à plat sur le plancher : lisse basse, 11 montants de 45 × 145 à 600 mm d'entraxe, lisse haute. La façade avant reçoit son linteau et les deux poteaux de rive qui encadrent l'ouverture de 2500 mm. On lève ensuite chaque pan d'un coup.
Les quatre pans se lèvent, s'assemblent aux angles et s'étaient. Rien n'est définitif tant que le contreventement n'est pas posé : c'est lui qui empêche l'ossature de se coucher en parallélogramme, et il se pose avant la charpente.
Les 11 chevrons de 3565 mm portent de la panne avant à la panne arrière, avec un dénivelé de 300 mm sur 3,20 m. Les 21,75 m² de bac acier se posent du bas vers le haut, vis à joint EPDM en sommet d'onde.

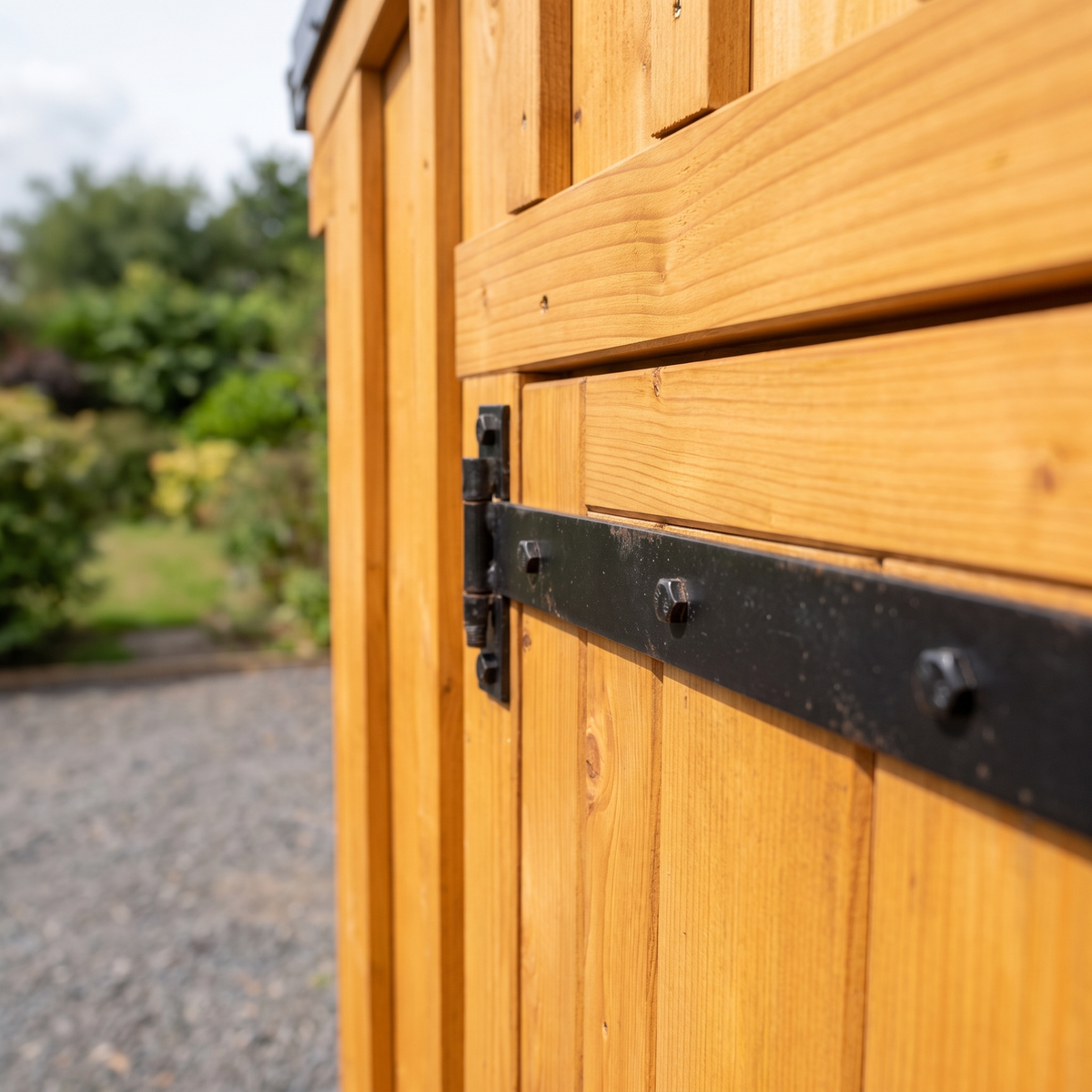

Les 97 clins de bardage se posent à l'horizontale sur tasseaux, couvre-joints par-dessus les joints verticaux. La porte à deux vantaux se monte en dernier sur ses pentures acier, une fois que l'ouverture ne bougera plus.
