Garage deux voitures · 6,00 × 5,80 m · deux travées · permis de construire
Deux ouvertures de 2400 × 2100 mm séparées par un poteau central, et deux poutres de reprise en lamellé-collé qui franchissent 2900 mm chacune. 34,8 m² d'emprise, 6 370 à 10 020 € de fournitures.
34,8 m² au sol

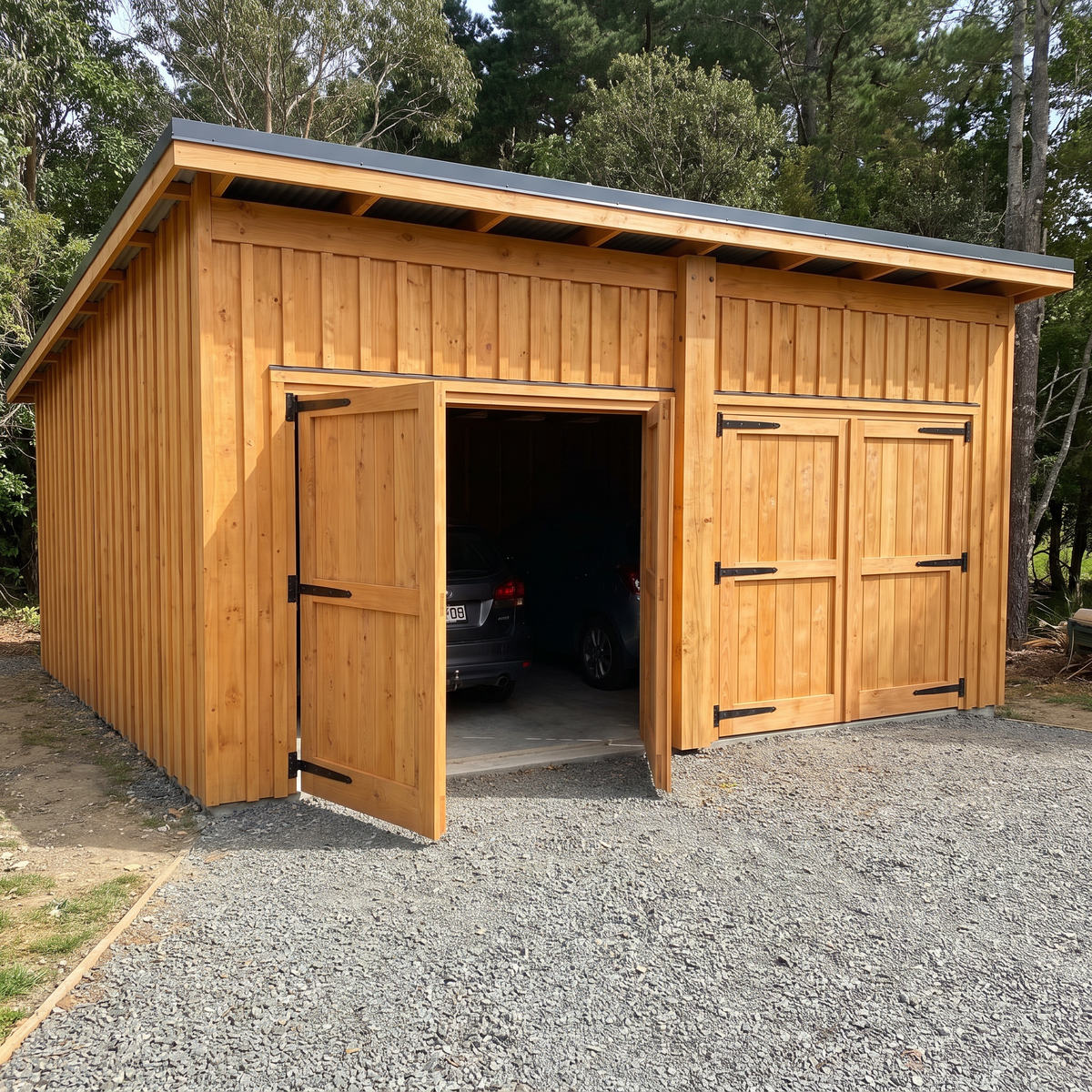

Deux ouvertures de 2400 mm séparées par un poteau central de 140 × 140. C'est la décision structurelle qui rend ce garage constructible par son propriétaire : sans lui, il faudrait franchir toute la façade d'un seul tenant.

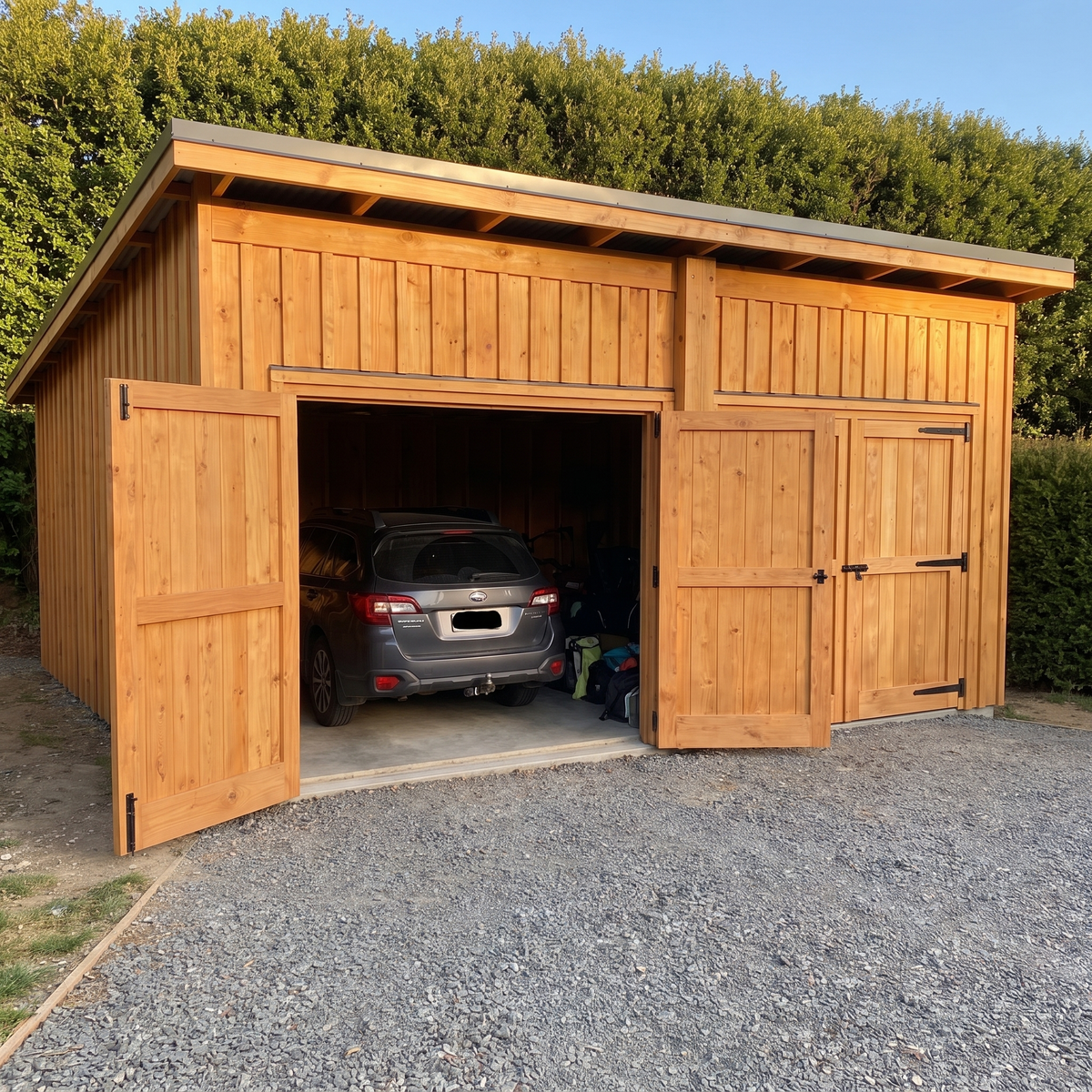

Avec lui, chaque poutre de reprise franchit 2900 mm, se lève à deux avec un palan, et se pose dans un sabot acier. Deux travées indépendantes, deux portes que l'on ouvre séparément.
Le document

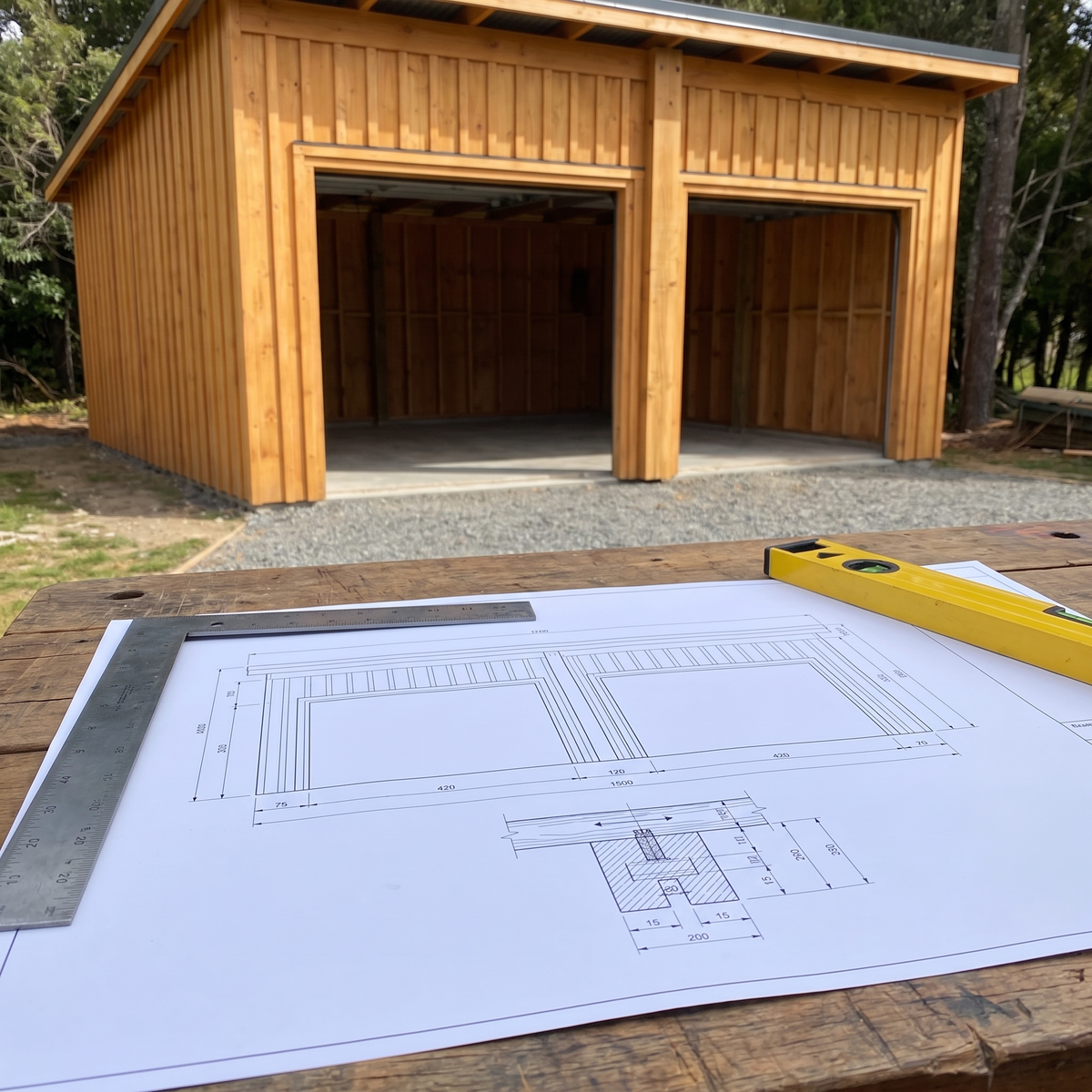

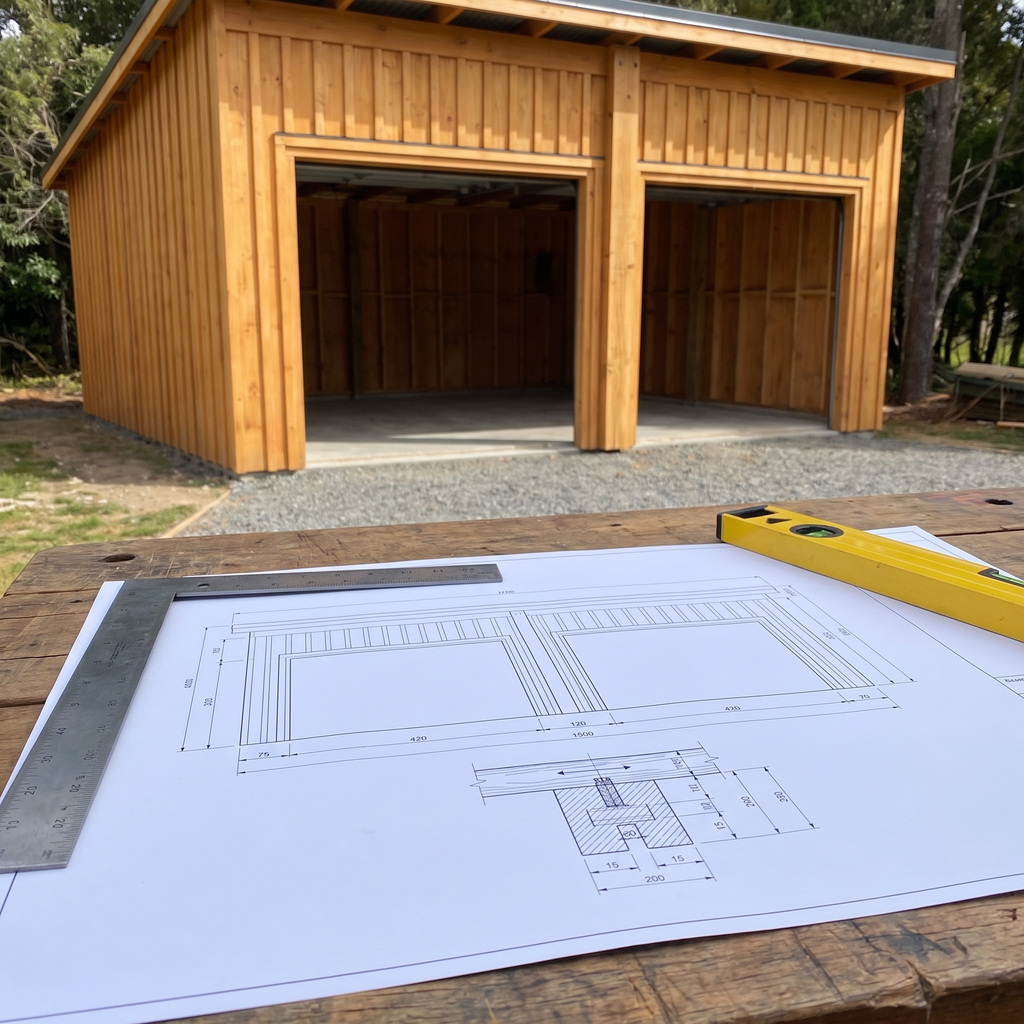

31 lignes de nomenclature cotées au millimètre, et un plan d'ossature par façade : lisse basse, 11 montants à 600 mm d'entraxe, lisse haute.

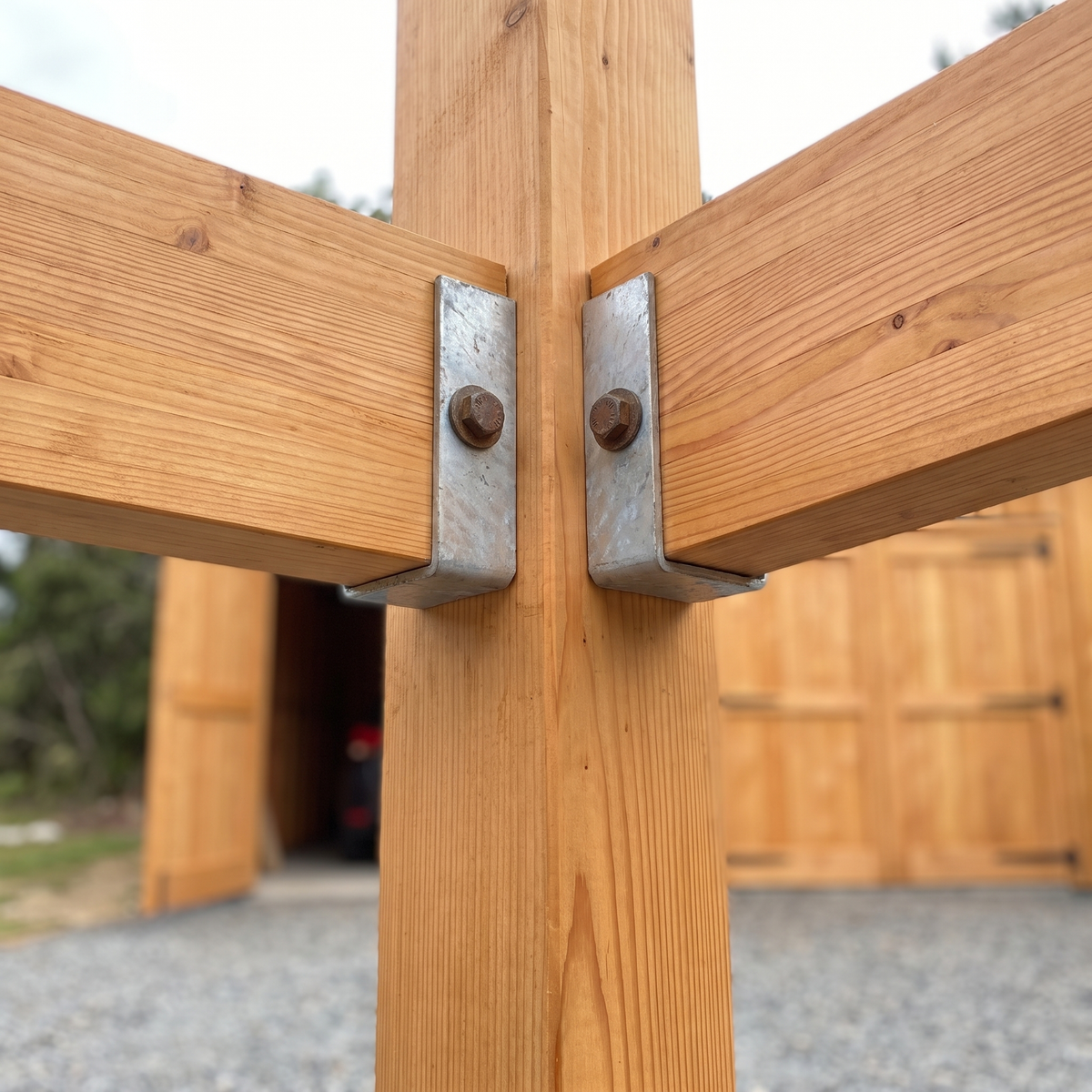

La page la plus travaillée est celle du poteau central : les deux sabots acier, leur boulonnerie, la reprise de charge de chaque poutre et le report jusqu'à son plot renforcé. Tout le reste du bâtiment est ordinaire ; ce point-là ne l'est pas.
Le chantier
Les quatre pans d'ossature s'assemblent à plat sur le plancher puis se lèvent, comme sur n'importe quel chantier d'ossature bois. Le reste est répétitif : 11 chevrons, 130 clins, deux portes.
Une seule journée sort de l'ordinaire, celle des poutres de reprise : il faut une chèvre ou un palan, et deux personnes. Prépare-la à l'avance. Si tu bloques, tu écris : assistance par chat 24h/24.
Le bois
Le douglas est purgeable d'aubier et naturellement durable en classe 3 : il tient dehors sans traitement, il est miel neuf puis grise régulièrement. Toute l'ossature, tout le bardage et toute la charpente sont en douglas massif.
Les deux poutres de reprise, elles, sont en lamellé-collé GL24. Ce sont les seules pièces industrielles du plan. Un massif de même portée tuilerait et fendrait en séchant, et sa flèche bougerait sous la charge des portes. Ici, ce n'est pas négociable.
Garage deux voitures · 6,00 × 5,80 m · deux travées · permis de construire
Le garage Sologne
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 16560–28060 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
Deux ouvertures de 2400 × 2100 mm séparées par un poteau central, et deux poutres de reprise en lamellé-collé qui franchissent 2900 mm chacune. 34,8 m² d'emprise, 6 370 à 10 020 € de fournitures.
Le même ouvrage posé par un pro : 16560–28060 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Longrine | 75 × 225 | 6000 mm | ×2 | Douglas classe 4 |
| Longrine de pignon | 75 × 225 | 5650 mm | ×2 | Douglas classe 4 |
| Longrine intermédiaire | 75 × 225 | 6000 mm | ×1 | Douglas classe 4 |
| Solive | 63 × 200 | 2825 mm | ×26 | Douglas classe 4 |
| Muraillère intermédiaire | 75 × 225 | 6000 mm | ×1 | Douglas classe 4 |
| Lisse basse | 45 × 145 | 6000 mm | ×2 | Douglas classe 4 |
| Lisse haute | 45 × 145 | 6000 mm | ×2 | Douglas classe 3 |
| Montant de long-pan avant | 45 × 145 | 2510 mm | ×11 | Douglas classe 3 |
| Montant de long-pan arrière | 45 × 145 | 2110 mm | ×11 | Douglas classe 3 |
| Montant de pignon (recoupe sur pente) | 45 × 145 | 2400 mm | ×22 | Douglas classe 3 |
| Poteau intermédiaire entre portes | 140 × 140 | 2200 mm | ×1 | Douglas classe 4 |
| Poutre de reprise de façade | 100 × 300 | 3100 mm | ×2 | Lamellé-collé GL24 |
| Écharpe de contreventement | 45 × 145 | 1800 mm | ×8 | Douglas classe 3 |
| Panne sablière | 75 × 225 | 6700 mm | ×2 | Douglas classe 3 |
| Panne intermédiaire | 75 × 225 | 6700 mm | ×2 | Douglas classe 3 |
| Chevron | 63 × 175 | 6215 mm | ×11 | Douglas classe 3 |
| Planche de rive | 22 × 175 | 6700 mm | ×1 | Douglas classe 3 |
| Clin à couvre-joint | 21 × 145 | 3000 mm | ×130 | Douglas classe 3 |
| Tasseau de ventilation | 27 × 45 | 2800 mm | ×22 | Douglas classe 3 |
| Montant de vantail | 45 × 145 | 2100 mm | ×8 | Douglas classe 3 |
| Traverse de vantail | 45 × 145 | 1110 mm | ×12 | Douglas classe 3 |
| Écharpe de vantail | 45 × 145 | 1400 mm | ×4 | Douglas classe 3 |
| Panneau OSB3 de plancher 22 mm | 2500 × 1250 | 2500 mm | ×12 | OSB3 |
| Bac acier laqué anti-condensation | utile 1050 | 6215 mm | ×7 | Acier laqué |
| Plot béton réglable | 400 × 400 | 0 mm | ×36 | Béton |
| Sabot de poutre lamellé-collé galvanisé | 100 × 300 | 0 mm | ×4 | Acier galvanisé |
| Équerre et sabot galvanisés | jeu complet | 0 mm | ×2 | Acier galvanisé |
| Penture, gond et crémone de porte | jeu complet | 0 mm | ×2 | Quincaillerie |
| Vis inox et vis autoperceuse | boîte de 250 | 0 mm | ×9 | Quincaillerie |
| Gouttière PVC et descente | longueur utile | 6000 mm | ×2 | PVC |
| Saturateur incolore | bidon 5 L | 0 mm | ×5 | Finition |
Outillage : Scie circulaire sur rail ou scie à onglet radiale · Visseuse à choc · Perceuse et mèches à bois longues · Niveau de 2 m ou niveau laser · Équerre de charpentier et cordeau traceur · Serre-joints dormants · Cloueur pneumatique ou visseuse à bande pour le bardage · Grignoteuse ou cisaille à tôle pour le bac acier · Échafaudage roulant · Bêche, brouette et niveau de maçon · Chèvre ou palan pour lever les poutres lamellé-collé
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, lamellé-collé GL24 pour les poutres de reprise, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 34,8 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Les 36 plots forment une trame régulière sous les longrines, avec un plot renforcé sous le poteau central. Vérifie les diagonales du rectangle de 6000 × 5800 mm avant de couler : sur cette surface, un décalage d'un centimètre se voit sur la toiture.
Les longrines de 75 × 225 en douglas classe 4 se posent sur les plots, solives dessus, puis le plancher OSB3. Ce plancher est ton plan de travail pour tout le reste : c'est là que les façades seront assemblées à plat.
Chaque façade se monte à plat : lisse basse, 11 montants de 45 × 145 à 600 mm d'entraxe, lisse haute. La façade avant est la plus délicate : elle porte les deux ouvertures de 2400 mm et le poteau central de 140 × 140 qui les sépare.

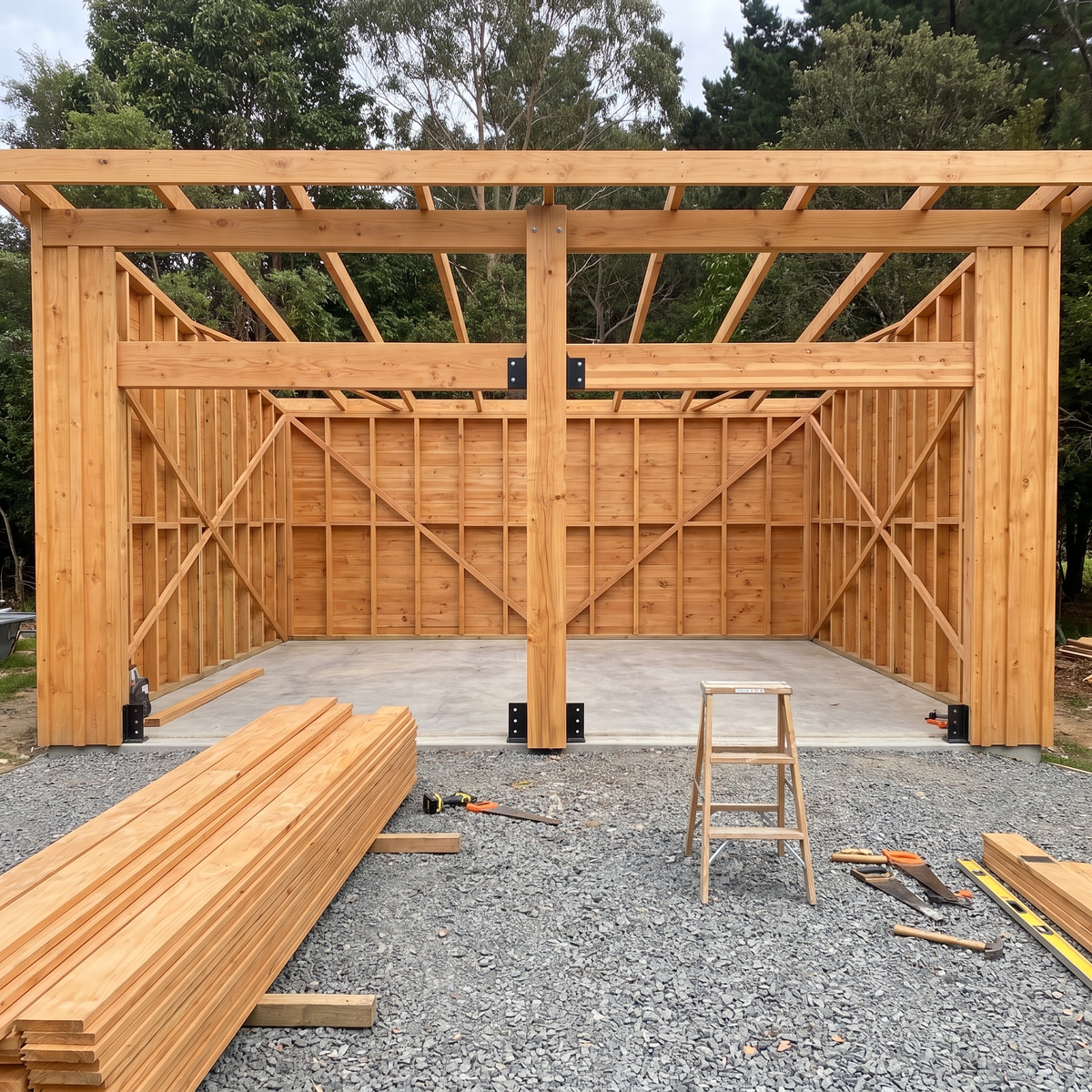

C'est la seule étape qui demande un moyen de levage. Chaque poutre en lamellé-collé franchit 2900 mm au-dessus d'une ouverture et se pose dans son sabot acier, d'un côté sur le poteau d'angle et de l'autre sur le poteau central. Ces deux pièces portent toute la façade avant.
Les 11 chevrons de 6215 mm franchissent la profondeur avec un dénivelé de 400 mm. Les 41,64 m² de bac acier se posent du bas vers le haut, vis autoperceuses à joint EPDM en sommet d'onde.
Les 130 clins se posent à l'horizontale sur tasseaux, couvre-joints par-dessus les joints verticaux. Les deux portes à deux vantaux se montent en dernier, une fois que les ouvertures ne bougeront plus.
