Abri de jardin · 10 m² · monopente · double porte

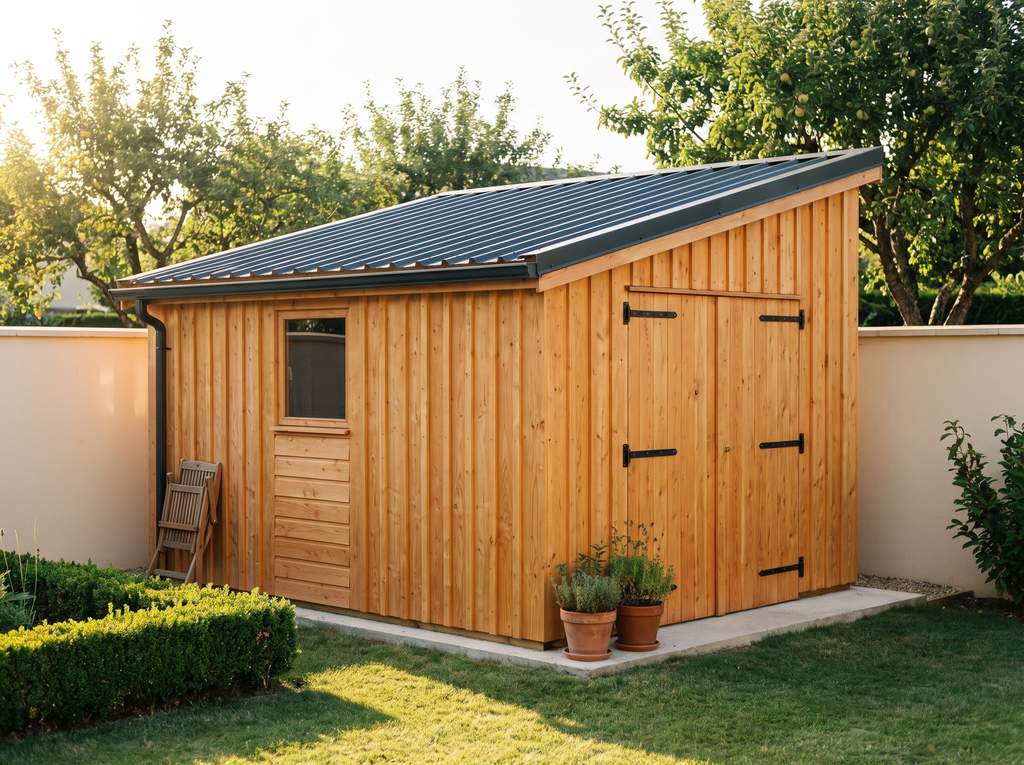

4,00 × 2,50 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint et double porte de 1,40 m. Compte 1 450 à 2 220 € de fournitures et trois week-ends à deux.
10 m² au sol
En dessous de 5 m², tu n'as rien à déclarer, mais tu ranges une tondeuse et deux vélos, pas plus. Au-dessus de 20 m², tu bascules en permis de construire et le projet change de nature. Entre les deux, il y a une fenêtre confortable, et 10 m² tombe en plein milieu.
4,00 × 2,50 m : de quoi aligner la tondeuse autoportée, le motoculteur, l'établi le long du mur du fond, une étagère à pots sur toute la longueur, et encore circuler devant. La double porte de 1,40 m fait entrer le matériel roulant sans manœuvre.
Le document
Ce qui ruine un chantier de cette taille, ce n'est pas le bois : c'est la chute. Le chevron commandé en 3 m alors qu'il en fallait 2,82 m. Les lames de bardage recoupées une par une parce que le calepinage n'avait pas été fait avant.
Le plan liste chaque pièce avec sa section, sa longueur au millimètre et sa quantité, du 45 × 145 des solives au 21 × 45 des couvre-joints. Rien n'est arrondi à la louche : chaque montant de pignon a sa propre longueur, calculée sur la pente. Tu imprimes le tableau, tu le poses sur le comptoir du négoce, ils te débitent tout.
Le chantier
Le montage est découpé en sept étapes, dans l'ordre où il faut les faire : le sol, le plancher, les quatre murs montés à plat puis relevés, la charpente monopente, la couverture, le bardage, la porte. Chaque étape a sa durée et son outillage annoncés.
Il n'y a pas de tenon-mortaise, pas d'assemblage de charpentier, pas de matériel de professionnel. Une scie circulaire, une visseuse, une équerre, un niveau. La seule difficulté réelle est la coupe en biais des montants de pignon — et le plan donne l'angle et la longueur de chacun. Si tu bloques, tu écris : assistance par chat 24h/24.
Le bois
Le douglas est purgeable d'aubier et naturellement durable en classe 3 : il tient dehors sans traitement, là où un sapin blanc de grande surface grise et se fend en deux hivers. Posé neuf il est miel, puis il prend une patine grisée régulière en dix-huit mois — ou tu le gardes doré avec un saturateur une fois par an.
Le bardage à couvre-joint posé sur tasseaux verticaux laisse une lame d'air de 27 mm derrière la paroi. C'est ce vide, et rien d'autre, qui décide si l'abri tient vingt ans ou noircit en cinq. Les longrines, elles, restent en classe 4 : elles touchent le sol.
Abri de jardin · 10 m² · monopente · double porte
L'abri Bercé
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 4200–6500 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
4,00 × 2,50 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint et double porte de 1,40 m. Compte 1 450 à 2 220 € de fournitures et trois week-ends à deux.
Le même ouvrage posé par un pro : 4200–6500 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Longrine de rive | 45 × 145 | 4000 mm | ×2 | Douglas classe 4 |
| Traverse d'about | 45 × 145 | 2410 mm | ×2 | Douglas classe 4 |
| Solive de plancher | 45 × 145 | 2410 mm | ×9 | Douglas classe 4 |
| Lisse basse — façades | 45 × 95 | 4000 mm | ×2 | Douglas classe 3 |
| Lisse basse — pignons | 45 × 95 | 2410 mm | ×2 | Douglas classe 3 |
| Lisse haute — façade avant | 45 × 95 | 4000 mm | ×1 | Douglas classe 3 |
| Lisse haute — façade arrière | 45 × 95 | 4000 mm | ×1 | Douglas classe 3 |
| Montant — façade avant | 45 × 95 | 2210 mm | ×6 | Douglas classe 3 |
| Montant — façade arrière | 45 × 95 | 1910 mm | ×8 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2210 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2138 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2066 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1994 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1922 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1910 mm | ×2 | Douglas classe 3 |
| Linteau de porte | 45 × 145 | 1490 mm | ×2 | Douglas classe 3 |
| Traverse de fenêtre | 45 × 95 | 690 mm | ×2 | Douglas classe 3 |
| Panne sablière | 63 × 175 | 4200 mm | ×2 | Douglas classe 3 |
| Chevron de toiture | 45 × 120 | 2817 mm | ×9 | Douglas classe 3 |
| Planche de rive | 22 × 145 | 4200 mm | ×2 | Douglas classe 3 |
| Volige support de bac | 22 × 100 | 4200 mm | ×9 | Douglas classe 3 |
| Lame — façade avant | 21 × 145 | 2300 mm | ×14 | Douglas classe 3 |
| Lame — façade arrière | 21 × 145 | 2000 mm | ×27 | Douglas classe 3 |
| Lame — pignons (recoupe en biais) | 21 × 145 | 2300 mm | ×34 | Douglas classe 3 |
| Couvre-joint | 21 × 45 | 2300 mm | ×75 | Douglas classe 3 |
| Tasseau de ventilation 27 mm | 27 × 45 | 2300 mm | ×22 | Douglas classe 3 |
| Montant de vantail | 45 × 70 | 1980 mm | ×4 | Douglas classe 3 |
| Traverse de vantail | 45 × 70 | 610 mm | ×6 | Douglas classe 3 |
| Panneau de plancher OSB3 22 mm | 22 × 1250 | 2500 mm | ×4 | OSB3 |
| Bac acier laqué (pente 12 %) | nervuré, utile 1050 | 2720 mm | ×4 | Acier laqué |
| Écran de sous-toiture HPV | rouleau 1,50 m | 25000 mm | ×1 | Membrane |
| Plot béton réglable | 200 × 200 | 0 mm | ×12 | Béton |
Outillage : Scie circulaire · Visseuse à choc · Niveau à bulle 120 cm · Équerre de charpentier · Mètre 5 m · Cordeau · Serre-joints · Escabeau · Grignoteuse ou cisaille à tôle
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, classe 4 au contact du sol, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 10,0 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Décaisse 4,50 × 3 m sur 15 cm, compacte 10 cm de gravier 20/40, puis pose et règle les 12 plots béton au niveau laser. Sur 4 m de long, un plot mal réglé se voit sur toute la toiture.
Assemble le cadre 45 × 145 de 4,00 × 2,50 m sur les plots, vérifie les diagonales, pose les neuf solives à 400 mm d'entraxe, puis visse les quatre panneaux OSB3 en décalant les joints.

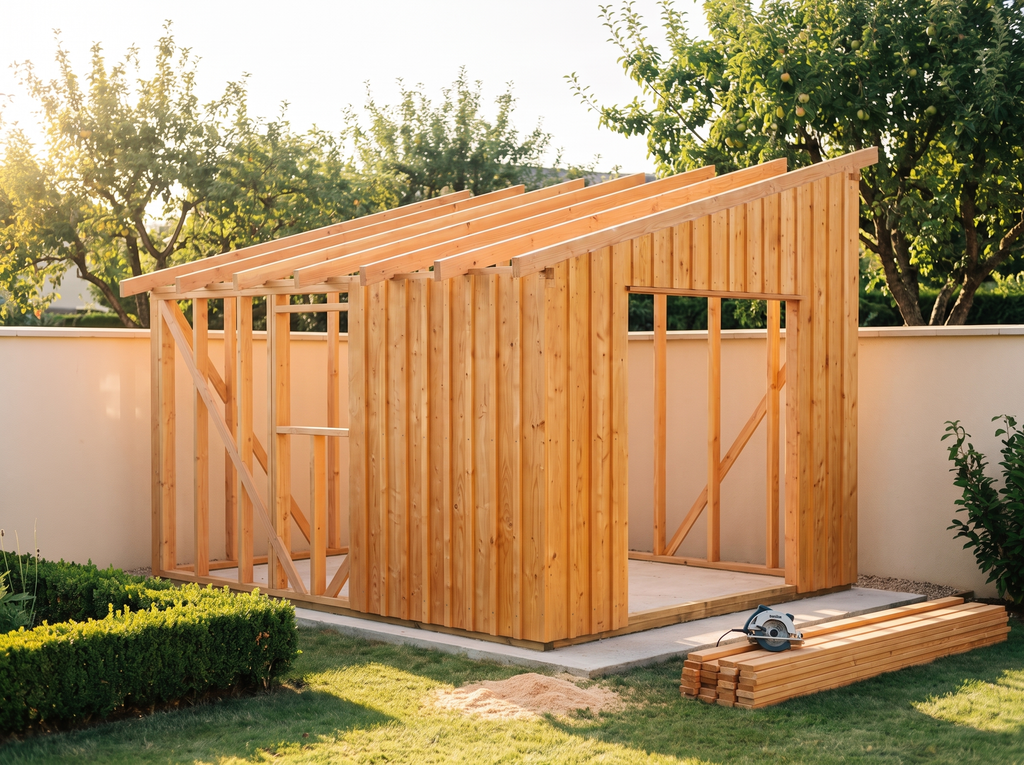

Chaque mur se monte à plat sur le plancher. Commence par la façade arrière, la plus basse à 2,00 m sous panne. Les montants de pignon se coupent en biais pour suivre la pente : ils font 2210, 2138, 2066, 1994, 1922 et 1910 mm, et le plan donne l'angle de coupe. Contreviente dès qu'un mur est debout.
Les deux pannes sablières de 63 × 175 reposent sur les lisses hautes. Les neuf chevrons se posent à 500 mm d'entraxe avec le débord de 200 mm dessiné sur la planche de charpente.
Voligeage, écran de sous-toiture posé du bas vers le haut avec recouvrement, puis les quatre bacs acier vissés en sommet d'onde avec rondelle EPDM. Termine par les rives et la gouttière côté bas.

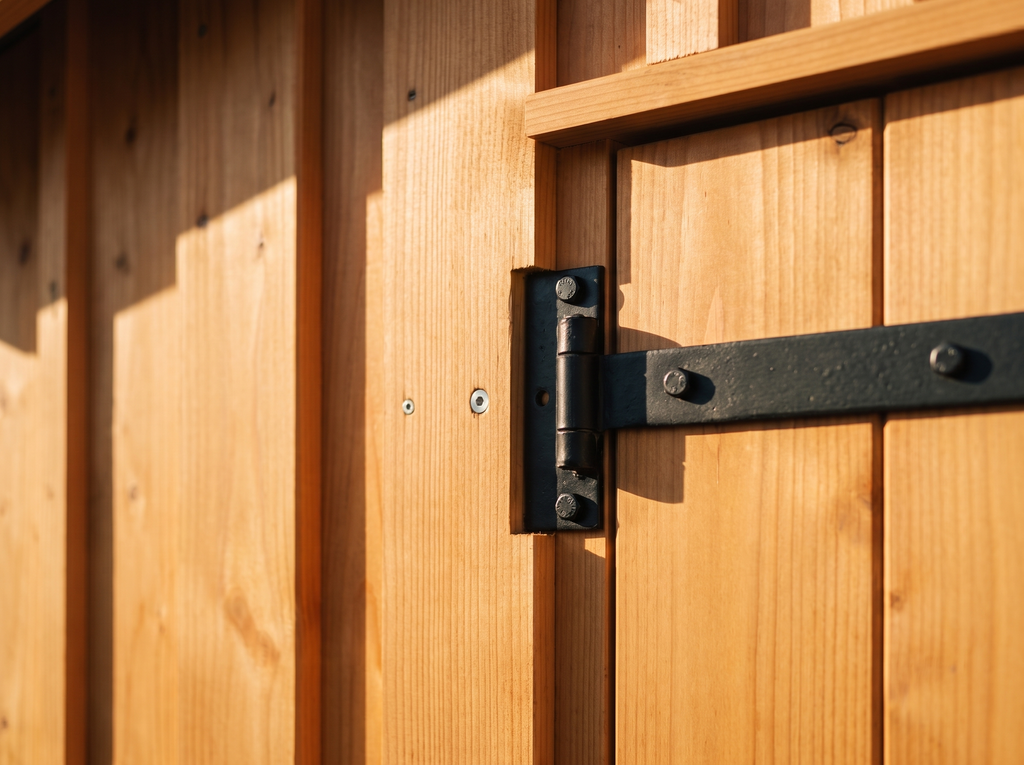

Les lames de 145 se posent sur tasseaux verticaux pour laisser respirer la paroi, puis les couvre-joints de 45 recouvrent chaque jointure. Le calepinage évite de finir par une chute de 4 cm dans l'angle.
Les deux vantaux de 700 mm s'assemblent à plat, se vérifient sur les diagonales, puis se posent sur trois pentures chacun. La fenêtre fixe se pose en applique avec un rejet d'eau en bas.
