Abri de jardin · 9 m² · carré · double porte de 1,20 m

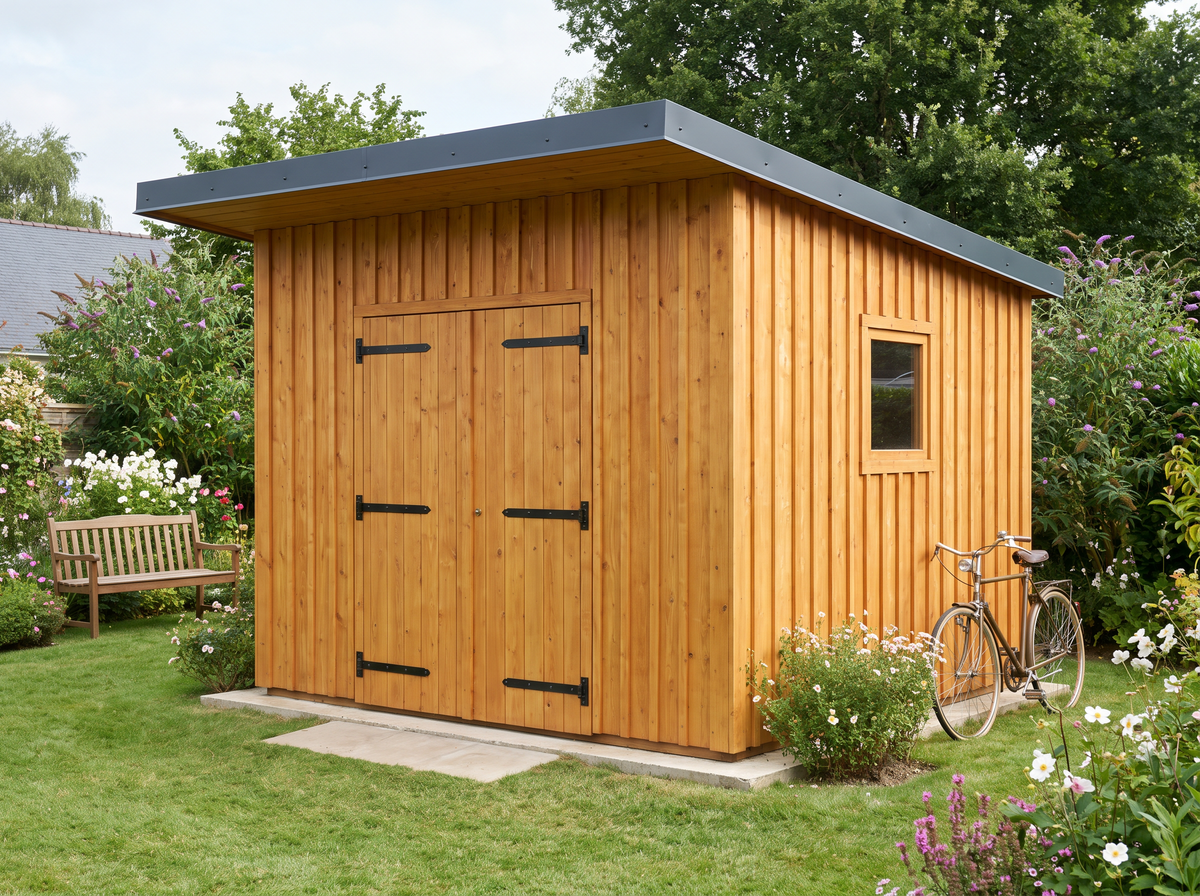

3,00 × 3,00 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint, double porte de 1,20 m et une fenêtre fixe. Compte 1 380 à 2 110 € de fournitures et trois week-ends à deux.
9,00 m² au sol
Trois mètres sur trois, c'est douze mètres de linéaire de mur pour neuf mètres carrés au sol. Un rectangle de même surface en donne moins et oblige à circuler en couloir. Sur un carré, tu ranges sur les quatre côtés et tu accèdes à tout depuis le milieu.

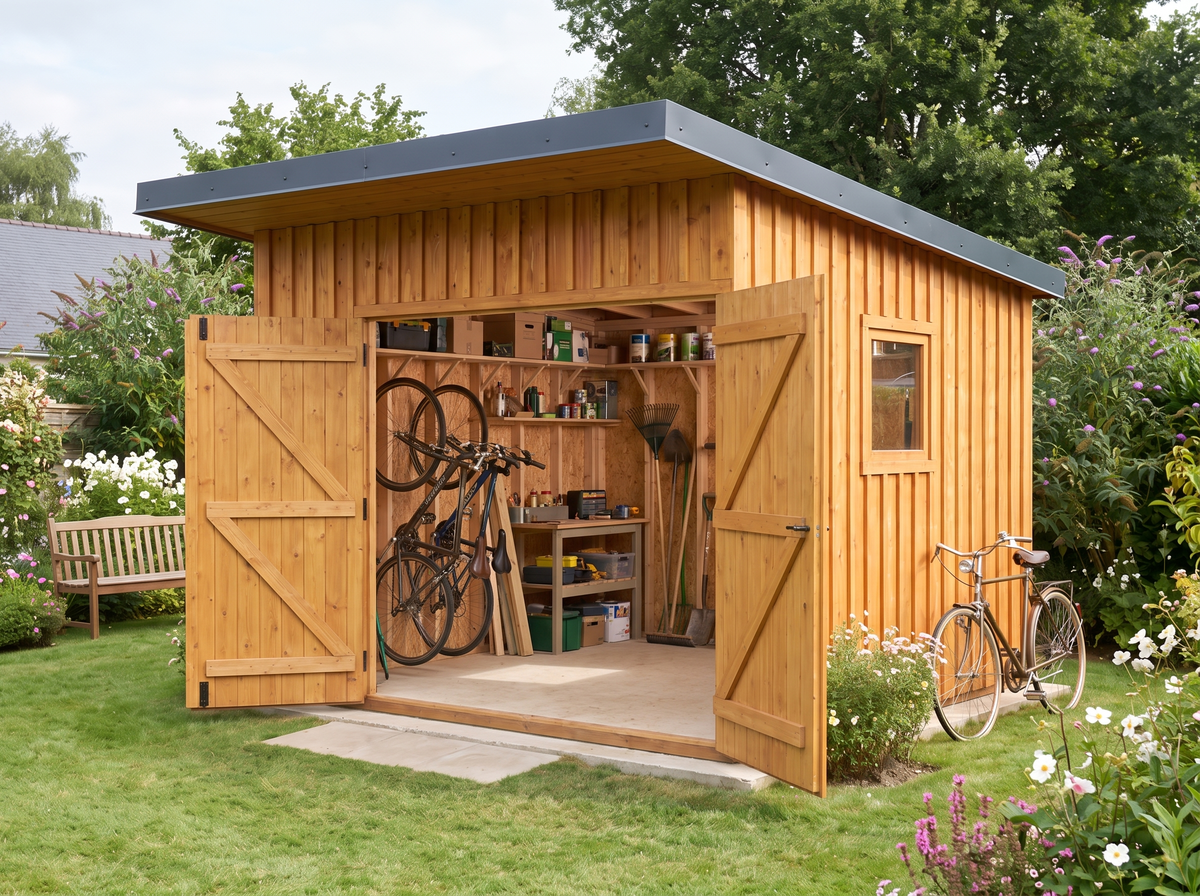

3,00 × 3,00 m : les vélos debout sur un mur, l'établi sur un autre, les outils longs dans un angle, les étagères au-dessus. La double porte de 1,20 m ouvre assez large pour sortir un vélo cargo ou un motoculteur.
Le document
Ce qui ruine un chantier de cette taille, ce n'est pas le bois : c'est la chute. Le chevron commandé en 3 m alors qu'il en fallait 3,32 m. Les 68 lames de bardage recoupées une par une parce que le calepinage n'avait pas été fait avant.

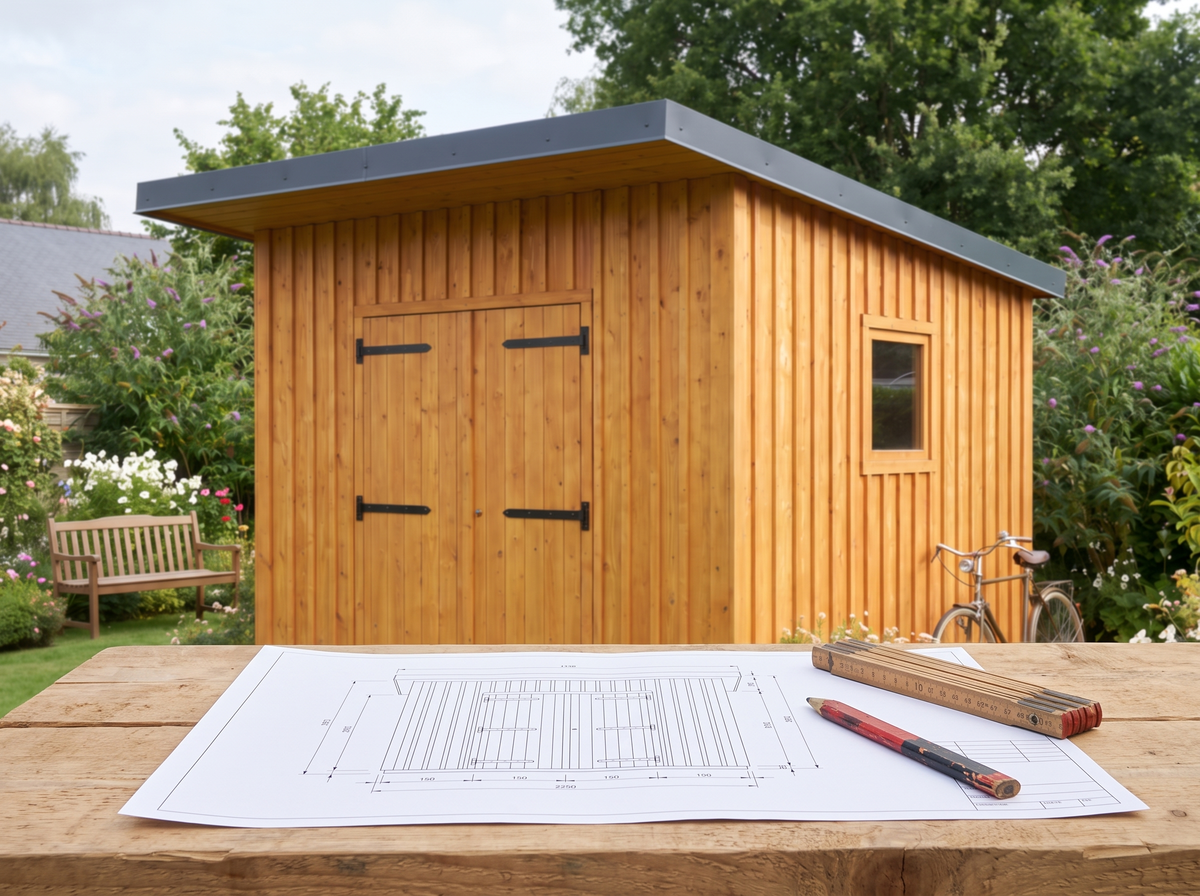

Le plan liste chaque pièce avec sa section, sa longueur au millimètre et sa quantité, du 45 × 145 des solives au 21 × 45 des couvre-joints. 33 lignes de nomenclature, rien d'arrondi à la louche : chaque montant de pignon a sa propre longueur, calculée sur la pente. Tu imprimes le tableau, tu le poses sur le comptoir du négoce, ils te débitent tout.
Le chantier

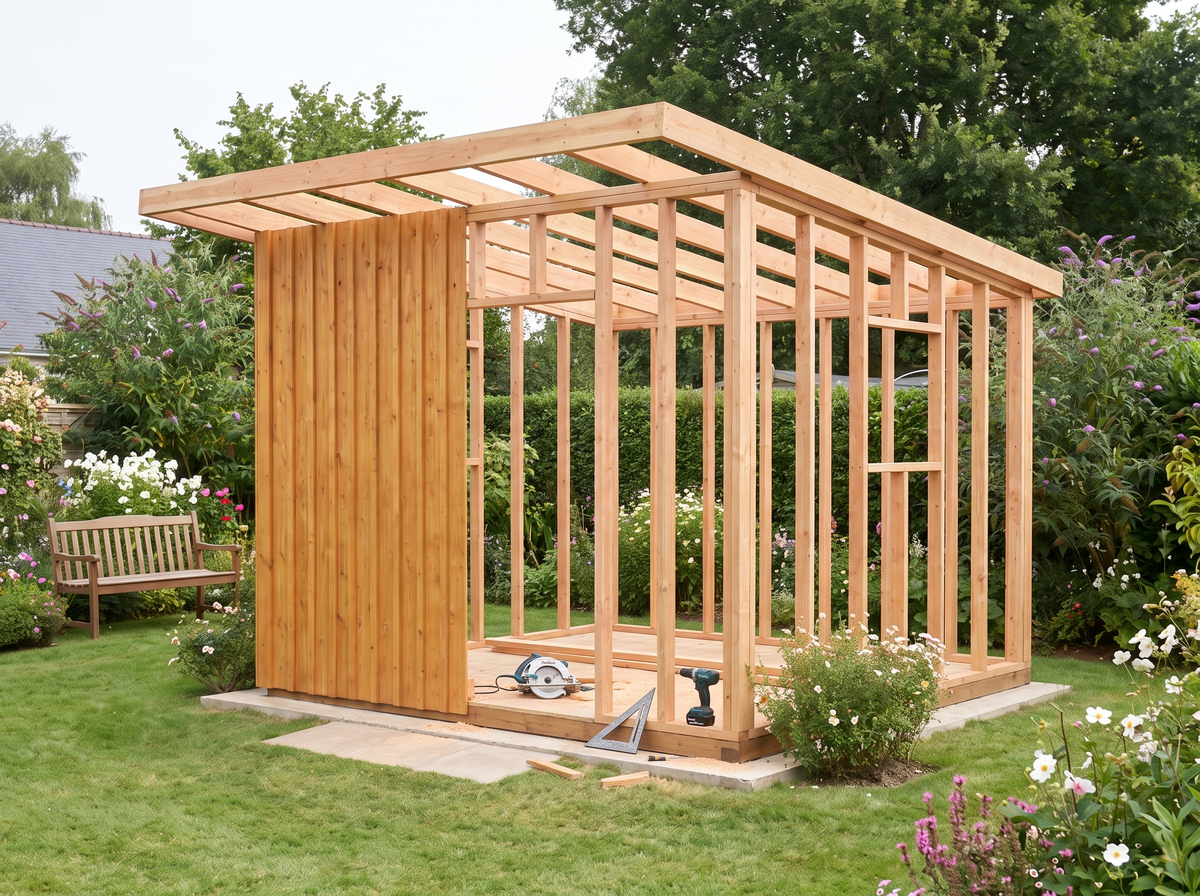

Sept étapes, dans l'ordre du chantier : le sol, le plancher, les quatre murs montés à plat puis relevés, la charpente monopente, la couverture, le bardage, la porte. Le carré simplifie tout : les quatre murs ont la même longueur de lisse.
Une scie circulaire, une visseuse, une équerre, un niveau. La seule coupe en biais est celle des montants de pignon, et le plan donne la longueur de chacun. Si tu bloques, tu écris : assistance par chat 24h/24.
Le bois
Le douglas est purgeable d'aubier et naturellement durable en classe 3 : il tient dehors sans traitement, là où un sapin blanc de grande surface grise et se fend en deux hivers. Posé neuf il est miel, puis il prend une patine grisée régulière en dix-huit mois — ou tu le gardes doré avec un saturateur une fois par an.
Le bardage à couvre-joint posé sur tasseaux verticaux laisse une lame d'air de 27 mm derrière la paroi. C'est ce vide, et rien d'autre, qui décide si l'abri tient vingt ans ou noircit en cinq. Les longrines, elles, restent en classe 4 : elles touchent le sol.
Abri de jardin · 9 m² · carré · double porte de 1,20 m
L'abri Compiègne
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 4000–6350 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
3,00 × 3,00 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint, double porte de 1,20 m et une fenêtre fixe. Compte 1 380 à 2 110 € de fournitures et trois week-ends à deux.
Le même ouvrage posé par un pro : 4000–6350 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Longrine de rive | 45 × 145 | 3000 mm | ×2 | Douglas classe 4 |
| Traverse d'about | 45 × 145 | 2910 mm | ×2 | Douglas classe 4 |
| Solive de plancher | 45 × 145 | 2910 mm | ×7 | Douglas classe 4 |
| Lisse basse — façades | 45 × 95 | 3000 mm | ×2 | Douglas classe 3 |
| Lisse basse — pignons | 45 × 95 | 2910 mm | ×2 | Douglas classe 3 |
| Lisse haute — façade avant | 45 × 95 | 3000 mm | ×1 | Douglas classe 3 |
| Lisse haute — façade arrière | 45 × 95 | 3000 mm | ×1 | Douglas classe 3 |
| Montant — façade avant | 45 × 95 | 2210 mm | ×4 | Douglas classe 3 |
| Montant — façade arrière | 45 × 95 | 1910 mm | ×6 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2210 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2150 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2090 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2030 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1970 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1910 mm | ×2 | Douglas classe 3 |
| Linteau de porte | 45 × 145 | 1290 mm | ×2 | Douglas classe 3 |
| Traverse de fenêtre | 45 × 95 | 690 mm | ×2 | Douglas classe 3 |
| Panne sablière | 63 × 175 | 3200 mm | ×2 | Douglas classe 3 |
| Chevron de toiture | 45 × 120 | 3316 mm | ×7 | Douglas classe 3 |
| Planche de rive | 22 × 145 | 3200 mm | ×2 | Douglas classe 3 |
| Volige support de bac | 22 × 100 | 3200 mm | ×10 | Douglas classe 3 |
| Lame — façade avant | 21 × 145 | 2300 mm | ×8 | Douglas classe 3 |
| Lame — façade arrière | 21 × 145 | 2000 mm | ×20 | Douglas classe 3 |
| Lame — pignons (recoupe en biais) | 21 × 145 | 2300 mm | ×40 | Douglas classe 3 |
| Couvre-joint | 21 × 45 | 2300 mm | ×68 | Douglas classe 3 |
| Tasseau de ventilation 27 mm | 27 × 45 | 2300 mm | ×20 | Douglas classe 3 |
| Montant de vantail | 45 × 70 | 1980 mm | ×4 | Douglas classe 3 |
| Traverse de vantail | 45 × 70 | 510 mm | ×6 | Douglas classe 3 |
| Lame de vantail | 21 × 145 | 1980 mm | ×8 | Douglas classe 3 |
| Panneau de plancher OSB3 22 mm | 22 × 1250 | 2500 mm | ×3 | OSB3 |
| Bac acier laqué (pente 10 %) | nervuré, utile 1050 | 3221 mm | ×4 | Acier laqué |
| Écran de sous-toiture HPV | rouleau 1,50 m | 25000 mm | ×1 | Membrane |
| Plot béton réglable | 200 × 200 | 0 mm | ×16 | Béton |
Outillage : Scie circulaire · Visseuse à choc · Niveau à bulle 120 cm · Équerre de charpentier · Mètre 5 m · Cordeau · Serre-joints · Escabeau · Grignoteuse ou cisaille à tôle
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, classe 4 au contact du sol, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 9,0 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Décaisse 3,50 × 3,50 m sur 15 cm, compacte 10 cm de gravier 20/40, puis pose et règle les 16 plots béton au niveau laser. Quatre rangées de quatre, parfaitement carrées : vérifie les diagonales avant de couler.
Assemble le cadre 45 × 145 de 3,00 × 3,00 m sur les plots, vérifie les diagonales, pose les 7 solives à 400 mm d'entraxe, puis visse les 3 panneaux OSB3 en décalant les joints.
Sur un carré, les quatre lisses ont la même longueur : c'est le modèle le plus simple à tracer. Les montants de pignon se coupent en biais pour suivre la pente : ils font 2210, 2150, 2090, 2030, 1970 et 1910 mm.
Les deux pannes sablières de 63 × 175 reposent sur les lisses hautes. Les 7 chevrons de 3316 mm se posent à 500 mm d'entraxe avec le débord de 200 mm dessiné sur la planche de charpente.
Voligeage, écran de sous-toiture posé du bas vers le haut avec recouvrement, puis les 4 bacs acier vissés en sommet d'onde avec rondelle EPDM. Termine par les rives et la gouttière côté bas.
Les lames de 145 se posent sur tasseaux verticaux pour laisser respirer la paroi, puis les 68 couvre-joints de 45 recouvrent chaque jointure. Le calepinage évite de finir par une chute de 4 cm dans l'angle.
Les deux vantaux s'assemblent à plat, se vérifient sur les diagonales, puis se posent sur trois pentures chacun. La fenêtre fixe se pose en applique avec un rejet d'eau en bas.
