Abri de jardin · 12 m² · monopente · double porte de 1,40 m

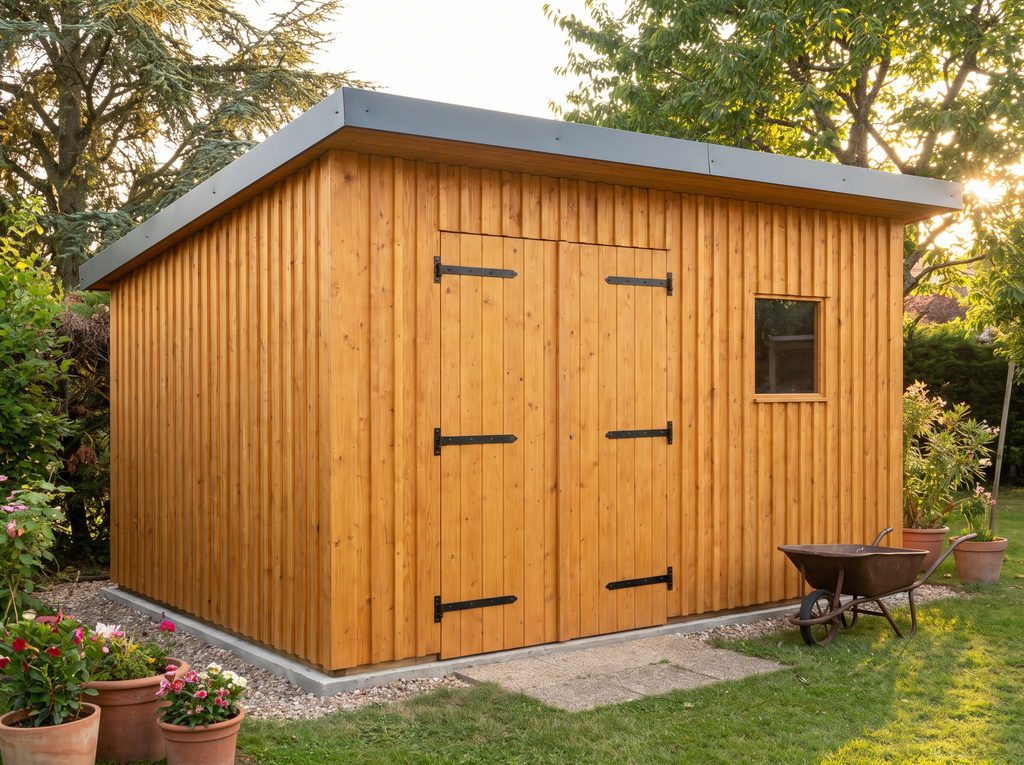

4,00 × 3,00 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint, double porte de 1,40 m et une fenêtre fixe. Compte 1 680 à 2 570 € de fournitures et trois à quatre week-ends à deux.
12,00 m² au sol

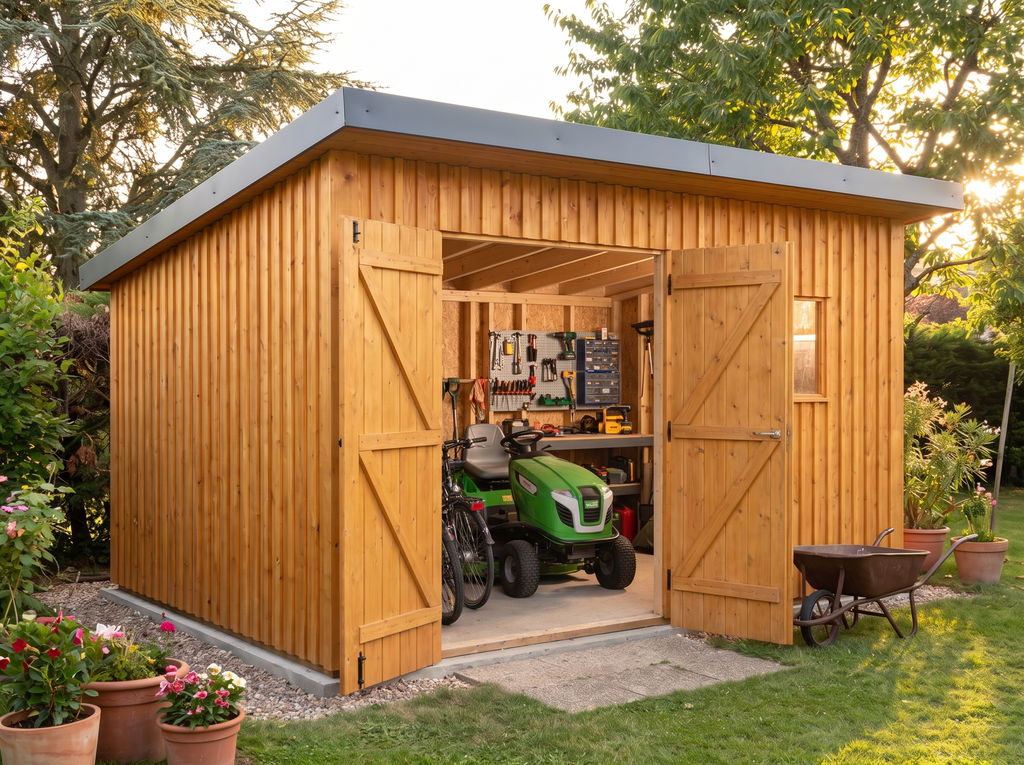

Douze mètres carrés, c'est la taille où l'on arrête de faire des choix. La tondeuse autoportée rentre, l'établi tient au fond, les vélos se rangent debout, et il reste de la place pour circuler. Au-dessus, on gagne du confort ; en dessous, on commence à empiler.
4,00 × 3,00 m, en déclaration préalable, avec une double porte de 1,40 m pour le matériel roulant et une fenêtre fixe pour travailler en journée sans allumer.
Le document
Ce qui ruine un chantier de cette taille, ce n'est pas le bois : c'est la chute. Le chevron commandé en 3 m alors qu'il en fallait 3,32 m. Les 80 lames de bardage recoupées une par une parce que le calepinage n'avait pas été fait avant.

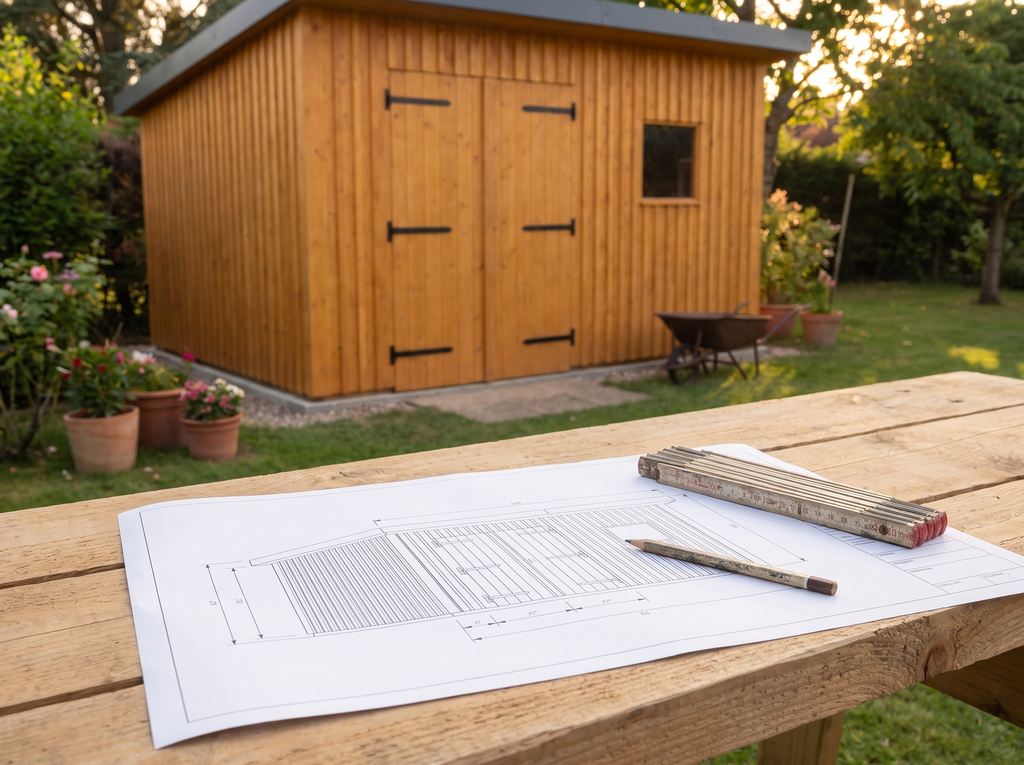

Le plan liste chaque pièce avec sa section, sa longueur au millimètre et sa quantité, du 45 × 145 des solives au 21 × 45 des couvre-joints. 33 lignes de nomenclature, rien d'arrondi à la louche : chaque montant de pignon a sa propre longueur, calculée sur la pente. Tu imprimes le tableau, tu le poses sur le comptoir du négoce, ils te débitent tout.
Le chantier

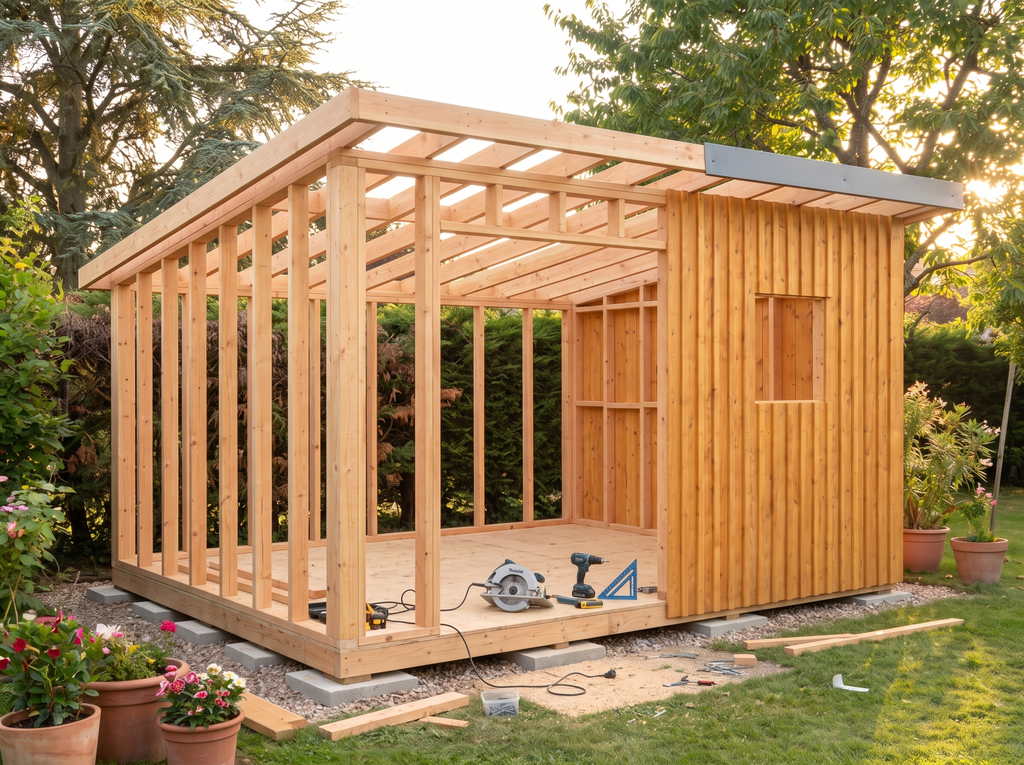

Sept étapes, dans l'ordre du chantier. Les murs se montent à plat sur le plancher puis se relèvent à deux ; à cette taille, la façade de 4 m est le seul élément qui demande vraiment deux paires de bras.
Pas d'assemblage de charpentier : tout est vissé. La coupe en biais des montants de pignon est la seule difficulté, et le plan donne la longueur de chacun au millimètre. Si tu bloques, tu écris : assistance par chat 24h/24.
Le bois
Le douglas est purgeable d'aubier et naturellement durable en classe 3 : il tient dehors sans traitement, là où un sapin blanc de grande surface grise et se fend en deux hivers. Posé neuf il est miel, puis il prend une patine grisée régulière en dix-huit mois — ou tu le gardes doré avec un saturateur une fois par an.

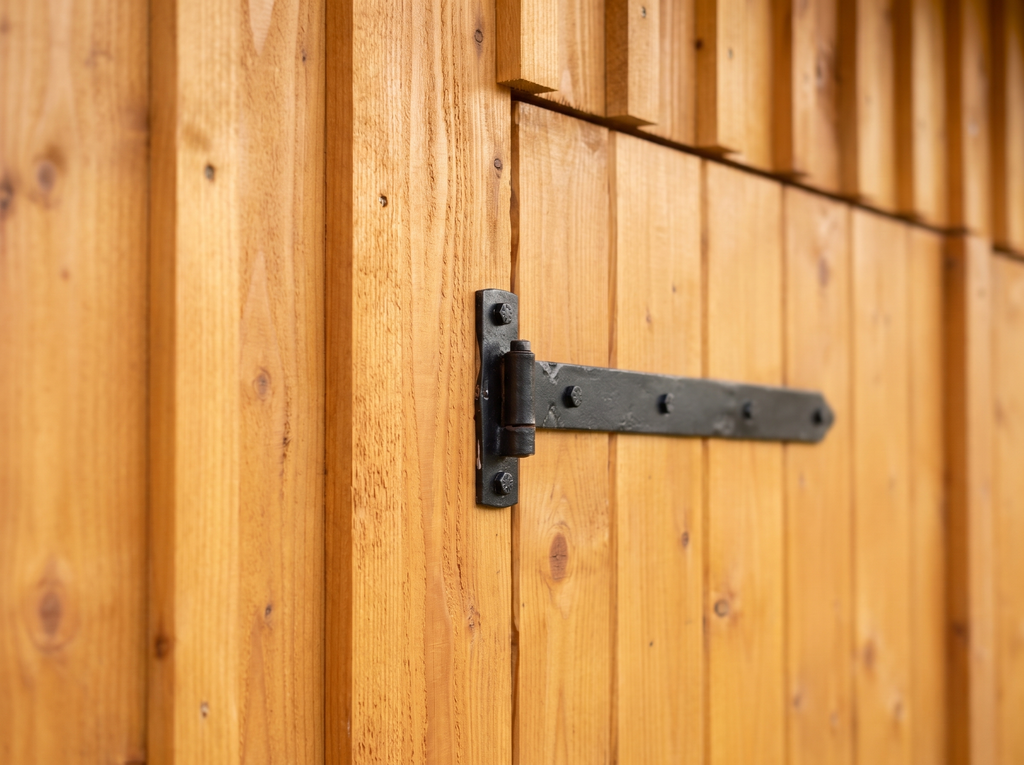

Le bardage à couvre-joint posé sur tasseaux verticaux laisse une lame d'air de 27 mm derrière la paroi. C'est ce vide, et rien d'autre, qui décide si l'abri tient vingt ans ou noircit en cinq. Les longrines, elles, restent en classe 4 : elles touchent le sol.
Abri de jardin · 12 m² · monopente · double porte de 1,40 m
L'abri Orléans
Ce que tu reçois pour 24,90 €
Le même abri posé par une entreprise : 4850–7700 €
PDF envoyé par mail immédiatement après le paiement. Payé une fois, à toi à vie.
4,00 × 3,00 m au sol, toiture monopente en bac acier, bardage douglas à couvre-joint, double porte de 1,40 m et une fenêtre fixe. Compte 1 680 à 2 570 € de fournitures et trois à quatre week-ends à deux.
Le même ouvrage posé par un pro : 4850–7700 €
Téléchargement immédiat après paiement. Payé une fois, à toi à vie.
| Pièce | Section | Longueur | Qté | Essence |
|---|---|---|---|---|
| Longrine de rive | 45 × 145 | 4000 mm | ×2 | Douglas classe 4 |
| Traverse d'about | 45 × 145 | 2910 mm | ×2 | Douglas classe 4 |
| Solive de plancher | 45 × 145 | 2910 mm | ×9 | Douglas classe 4 |
| Lisse basse — façades | 45 × 95 | 4000 mm | ×2 | Douglas classe 3 |
| Lisse basse — pignons | 45 × 95 | 2910 mm | ×2 | Douglas classe 3 |
| Lisse haute — façade avant | 45 × 95 | 4000 mm | ×1 | Douglas classe 3 |
| Lisse haute — façade arrière | 45 × 95 | 4000 mm | ×1 | Douglas classe 3 |
| Montant — façade avant | 45 × 95 | 2260 mm | ×6 | Douglas classe 3 |
| Montant — façade arrière | 45 × 95 | 1930 mm | ×8 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2260 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2194 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2128 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 2062 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1996 mm | ×2 | Douglas classe 3 |
| Montant de pignon (coupe en biais) | 45 × 95 | 1930 mm | ×2 | Douglas classe 3 |
| Linteau de porte | 45 × 145 | 1490 mm | ×2 | Douglas classe 3 |
| Traverse de fenêtre | 45 × 95 | 790 mm | ×2 | Douglas classe 3 |
| Panne sablière | 63 × 175 | 4200 mm | ×2 | Douglas classe 3 |
| Chevron de toiture | 45 × 120 | 3319 mm | ×9 | Douglas classe 3 |
| Planche de rive | 22 × 145 | 4200 mm | ×2 | Douglas classe 3 |
| Volige support de bac | 22 × 100 | 4200 mm | ×10 | Douglas classe 3 |
| Lame — façade avant | 21 × 145 | 2350 mm | ×13 | Douglas classe 3 |
| Lame — façade arrière | 21 × 145 | 2020 mm | ×27 | Douglas classe 3 |
| Lame — pignons (recoupe en biais) | 21 × 145 | 2350 mm | ×40 | Douglas classe 3 |
| Couvre-joint | 21 × 45 | 2350 mm | ×80 | Douglas classe 3 |
| Tasseau de ventilation 27 mm | 27 × 45 | 2350 mm | ×24 | Douglas classe 3 |
| Montant de vantail | 45 × 70 | 1980 mm | ×4 | Douglas classe 3 |
| Traverse de vantail | 45 × 70 | 610 mm | ×6 | Douglas classe 3 |
| Lame de vantail | 21 × 145 | 1980 mm | ×10 | Douglas classe 3 |
| Panneau de plancher OSB3 22 mm | 22 × 1250 | 2500 mm | ×4 | OSB3 |
| Bac acier laqué (pente 11 %) | nervuré, utile 1050 | 3224 mm | ×4 | Acier laqué |
| Écran de sous-toiture HPV | rouleau 1,50 m | 25000 mm | ×1 | Membrane |
| Plot béton réglable | 200 × 200 | 0 mm | ×20 | Béton |
Outillage : Scie circulaire · Visseuse à choc · Niveau à bulle 120 cm · Équerre de charpentier · Mètre 5 m · Cordeau · Serre-joints · Escabeau · Grignoteuse ou cisaille à tôle
Les quantités, sections et longueurs sont exactes : elles sortent du modèle. Le budget est une estimation en Douglas non traité, classe 4 au contact du sol, relevée en France métropolitaine — à confirmer chez ton fournisseur.
Emprise au sol de cet ouvrage : 12,0 m²
On ne fournit pas de formulaire pré-rempli — il contient ton nom, ton adresse et la référence cadastrale de ta parcelle. On te donne le guide de remplissage, les pièces à joindre et un exemple entièrement rempli.
C'est pour toi si
Ce n'est pas pour toi si
Décaisse 4,50 × 3,50 m sur 15 cm, compacte 10 cm de gravier 20/40, puis pose et règle les 20 plots béton au niveau laser. Un plot mal réglé se voit sur toute la ligne de toiture : c'est l'étape à ne pas bâcler.
Assemble le cadre 45 × 145 de 4,00 × 3,00 m sur les plots, vérifie les diagonales, pose les 9 solives à 400 mm d'entraxe, puis visse les 4 panneaux OSB3 en décalant les joints.
Chaque mur se monte à plat sur le plancher. La façade de 4 m est la seule qui demande vraiment deux paires de bras. Les montants de pignon se coupent en biais pour suivre la pente : 2260, 2194, 2128, 2062, 1996 et 1930 mm.
Les deux pannes sablières de 63 × 175 reposent sur les lisses hautes. Les 9 chevrons de 3319 mm se posent à 500 mm d'entraxe avec le débord de 200 mm dessiné sur la planche de charpente.
Voligeage, écran de sous-toiture posé du bas vers le haut avec recouvrement, puis les 4 bacs acier vissés en sommet d'onde avec rondelle EPDM. Termine par les rives et la gouttière côté bas.
Les lames de 145 se posent sur tasseaux verticaux pour laisser respirer la paroi, puis les 80 couvre-joints de 45 recouvrent chaque jointure. Le calepinage évite de finir par une chute de 4 cm dans l'angle.
Les deux vantaux s'assemblent à plat, se vérifient sur les diagonales, puis se posent sur trois pentures chacun. La fenêtre fixe se pose en applique avec un rejet d'eau en bas.
